↵Rail Fishplate rögzítési rendszer

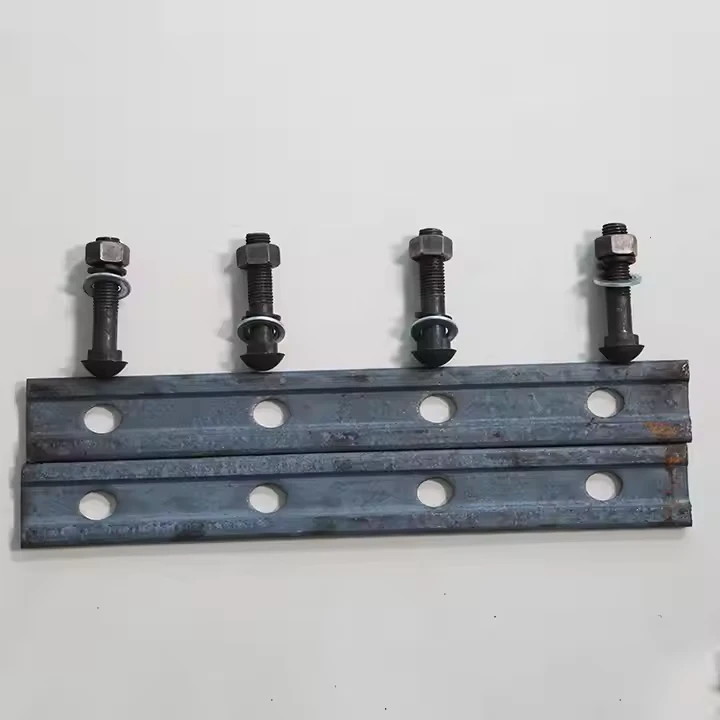

A Vasúti Fishplate(más néven illesztőrúd vagy toldórúd) egy kritikus szerkezeti elem, amelyet két egymáshoz illeszkedő sínvég összekapcsolására használnak sínkötésben. A jellemzően közepesen vagy magas széntartalmú acélból készült{1}}hallemez egy fémlemez, amely mindkét oldalon a sínek hálójához van csavarozva, és áthidalja a sínek végei közötti rést.
Műszaki adatok:
| Vonatkozás | Szabványos horgászlemez (csavarozott csatlakozás) | Szigetelt horgászlemez csatlakozás | Kompromisszum Fishplate | Folyamatos hegesztett sín (CWR) |
|---|---|---|---|---|
| Elsődleges cél | Azonos sínvégek mechanikus toldása | Mechanikai toldás + elektromos leválasztás | Két különböző sínszakasz/méret összekapcsolása | Megszünteti az illesztéseket a zökkenőmentes folytonosság érdekében |
| Nyomvonal merevsége | Nem folyamatos ("csuklópont") | Szakaszos | Szakaszos | Folyamatos és egységes |
| Karbantartási intenzitás | Magas(gyakori ellenőrzés/meghúzás) | Nagyon magas(további alkatrészeket kell ellenőrizni) | Magas | Nagyon alacsony(együttes{0}}ingyenes) |
| Ütészaj/rezgés | Magas(kerékütközés a hézag felett) | Magas | Magas | Alacsony |
| Hőtágulási menedzsment | Hosszú pályákon dilatációs hézagokat igényel | Dilatációs hézagokat igényel | Dilatációs hézagokat igényel | A sínfeszültség által kezelt (stressz) |
| Tipikus alkalmazás | Sínvégek, ideiglenes javítások, műemléki vonalak | Blokkhatárok a sínáramkörök számára | Átmenetek a különböző sínprofilok között | Modern fővonali és nagy sebességű{0}}pálya |
| Kulcsfontosságú meghibásodási kockázatok | Csavarfáradás, lyukrepedések, sínvégek ütődése | Szigetelő meghibásodás, víz behatolása, korrózió | Eltérés, összetett stresszállapot | Kihajlás melegben, törés hidegben |
Funkcionális és mérnöki perspektíva
Igazítás megőrzése:A horgászlemeznek a sínszalaghoz való szoros illeszkedése és csavaros csatlakozása biztosítja a geometriai folytonosságot, fenntartva a nyomtávot, a kereszt{0}}szintet és a vonalat a csatlakozáson.
Ellenőrzött közös réskezelés:A tágulási vagy szigetelt hézagoknál a halomlemezes kialakítás lehetővé teszi a sínek végei közötti meghatározott rést a hőtágulás vagy az elektromos szigetelés érdekében.
Fáradtságra{0}}hajló részletek:A kötés eredendően szakadást hoz létre a sín merevségében ("csuklópont"), ami a horgászlemez furatait, a csavarszárakat és a szomszédos sínszalag-területeket kritikus pontokká teszi a fáradási repedés kialakulásához ciklikus terhelés esetén.
Karbantartási és üzemeltetési perspektíva
- Dimenzió- és toleranciakritikusság:A kontúrnak pontosan illeszkednie kell a sínprofilhoz, és a csavarfuratok helyeinek szigorú tűréseken belül kell lenniük (±0,2 mm), hogy biztosítsák a megfelelő illeszkedést és a terhelésátvitelt.
- Felületkezelés és bevonat:Megmunkált felületek a sínszalaggal való jó érintkezés érdekében; gyakran bevonják cinkkel vagy festékkel a korrózióvédelem érdekében, ami döntő fontosságú, mivel a korrózió felgyorsítja a fáradást.
- A roncsolásmentes tesztelés (NDT)-követelménye:Kritikus biztonsági szerepük miatt a kész hallemezeket általában mágneses részecskék vizsgálatnak vetik alá, hogy észleljék a felületi és a felülethez közeli hibákat.
