↵Rail Fishplate rögzítési rendszer

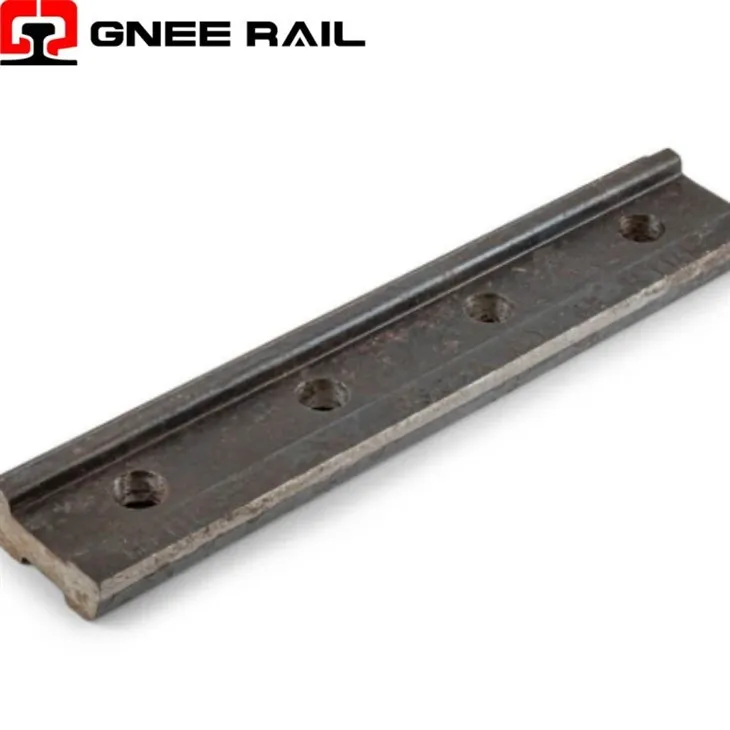

A Railway Fishplate (más néven illesztőrúd vagy toldórúd) egy kritikus szerkezeti elem, amelyet a két sínvég összekapcsolására használnak egy sínkötésben. Közepes vagy magas széntartalmú acélból készült, és egy pár szimmetrikus fémlemezből áll, amelyek az egyes sínek bordájához (oldalához) vannak csavarozva, így mechanikus toldást hoznak létre, amely átviszi a terhelést a szomszédos sínszakaszok között.
Műszaki adatok:
| Vonatkozás | Standard Fishplate | Kompromisszum Fishplate | Joggled Fishplate |
|---|---|---|---|
| Elsődleges funkció | Azonos sínszakaszok összekapcsolása | Különböző sínprofilok/szakaszok összekapcsolása | A sínmagasság-különbségek befogadása |
| Anyag összetétele | Közepes szénacél-védőbevonattal | Speciálisan profilozott közepes{0}}szénacél | Kovácsolt acél ofszet kialakítással |
| Elektromos tulajdonságok | Vezetőképes | Vezetőképes | Vezetőképes |
| Tipikus alkalmazások | Általános sínkötések, ideiglenes javítások | Átmeneti zónák a különböző síntípusok között | Sínmagassági átmenetek szintbeli kereszteződéseknél |
| Karbantartási fókusz | Csavarfeszesség, repedésfelismerés, kopásfigyelés | Beállítás figyelés, kopásminta megfigyelés | Magasságkülönbség felügyelet, csavarbiztonság |
| A telepítés bonyolultsága | Mérsékelt | Magas (pontos igazítást igényel) | Mérsékelt |
| Common Rail kompatibilitás | Csak illeszkedő sínszakaszok | Két különböző sínszakasz | Sínek magasságkülönbséggel |
Funkcionális és mérnöki perspektíva
Strukturális teherátadó híd: Az alapfelszereltség egy olyan mechanikus híd létrehozása, amely átviszi a függőleges, oldalirányú és hosszirányú erőket a sín két vége között, fenntartva a szerkezeti folytonosságot ott, ahol a teljes hegesztés nem lehetséges vagy nem praktikus.
Geometriai igazítás megőrzése: A két sínszalaghoz szorosan rögzítve a horgászlemezek biztosítják a sínfejek pontos beállítását, fenntartva a megfelelő nyomtávot, kereszt{0}}szintet és vonalgeometriát a csatlakozási felületen.
Hőtágulási menedzsment: Hagyományos csuklós vágányokon vagy meghatározott helyeken a halászlemezek szabályozott hosszirányú mozgást tesznek lehetővé a sínvégek között, hogy alkalmazkodjanak a hőtágulási és összehúzódási erőkhöz.
Karbantartási és üzemeltetési perspektíva
- Jelzőrendszer csomópont:Kritikus csomópontként működik a sínáramkör jelzésében; A szigetelt halólemezek biztosítják a szükséges elektromos megszakítást a blokkszakaszok meghatározásához, így nélkülözhetetlenek a biztonsági jelző infrastruktúrához.
- Modularitás és utólagos felszerelés engedélyező:Lehetővé teszi a moduláris sínépítést, a szakaszok cseréjét és a helyszíni javításokat mobil hegesztőberendezések nélkül, logisztikai rugalmasságot kínálva a karbantartáshoz és a hálózat frissítéséhez.
- Akusztikus és vibrációs aláírás:Különálló, kiszámítható akusztikus "kattintás{0}}csattogás" és vibrációs mintázatot hoz létre, amely ugyan hátrányosan érinti a zajt, de hangos megerősítést ad a kerék áthaladását bizonyos megfigyelőrendszereknél.
Gnee Professional beszállító
