↵Sínes csavaros tüskés rögzítési rendszer
Ez a jelentés tömör műszaki vizsgálatot nyújt a Railway Screw Spike rendszerekről, összpontosítvabeépítési nyomatékfizika, mérhető meghibásodási mechanizmusok és vizuális változatazonosítás. Az elemzés szándékosan elkerüli az átfedést a dübel interfész kúszásával, a rendszertanúsítvány érvénytelenítésével vagy az EN13481-2 nyomatéktáblázatokkal kapcsolatos korábbi tárgyalásokkal. Itt van a hangsúlypraktikus és egyedi: hogyan tartanak a csavartüskék, hogyan hibáznak, és hogyan lehet megkülönböztetni őket látás közben.
Műszaki adatok:
| Változat | Fej alakja | Menet átmérő | Meghajtó típusa | Különleges vizuális funkció | Gyakori félre{0}}kiválasztás |
|---|---|---|---|---|---|

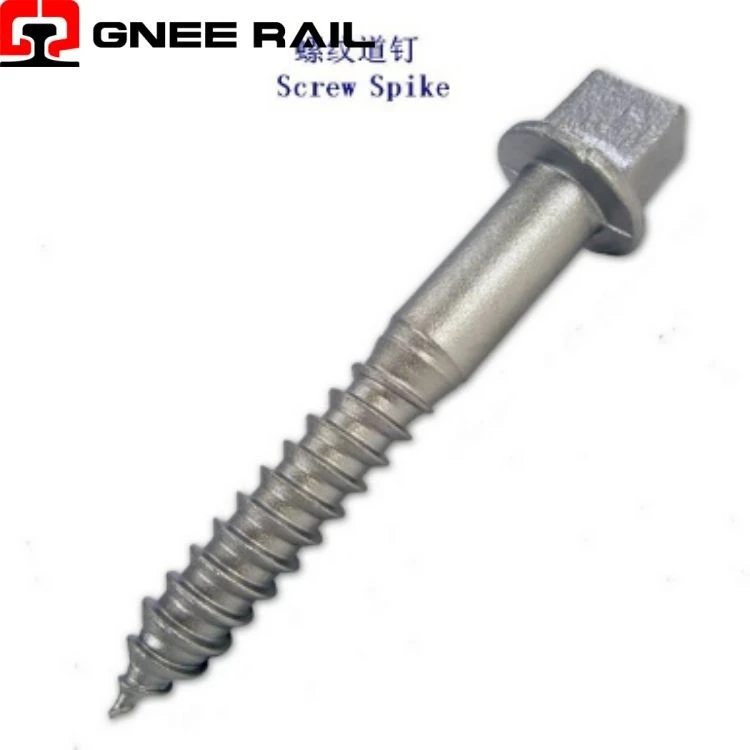

| AREMA (Észak-Amerika) | Négyzet (1-1/8") | 3/4" - 10 UNC | Négyszögletes foglalat / kézi csavarkulcs | négy{0}}oldalas fej; nincs hatszögletű profil | Összetévesztve a metrikus hexadecimális{0}}eltérő szerszámokra van szükség |
| Európai szabvány (EN) | Hatszögletű | M22(22 mm) | Hatlapfejű foglalat (22 mm AF) | hat-oldalas fej;szár vállát gyakran megmunkálják | UNC menettel rendelve{0}}nem illeszkedik a metrikus tipli |
| Kínai nagysebességű{0}} (TB/T 3396) | Hatszögletű | M22(standard) illM24 excenter | Hatlapfejű foglalat (22mm/24mm AF) | Excentrikus gallér látható; fej eltolva a szár középvonalától | A szabványos tüskével helyettesített{0}}idomszer-beállítási képesség elveszett |
| Túlméretes javítás (globális) | Hatszögletű | M24 (24 mm) | Hatlapfejű foglalat (24 mm AF) | Nagyobb fej/profilmint a szabványos M22 | A dübel állapotának ellenőrzése nélkül lett telepítve{0}}menetcsík |
| Szigetelt változat (egyenáramú villamosított) | Hatszögletű | M22 | Hatlapfejű foglalat | Színes szigetelő gallér(gyakran vörös/sárga) a fej alatt | Normál tüske telepítve{0}}vontatási földzárlat kockázata |
Teljesítmény tartomány:
Konkrét alvóhálózatok (globális, nagy{0}}sebességű és nehéz szállítás):
A csavaros tüskék aexkluzív mechanikus horgonyműanyag{0}}dübel-vasbeton talpfákhoz. A beöntött vállak (E-Clip/SKL) versenyeznek, de a csavar + dübel továbbra is domináns marad a 60-90 kN kihúzási ellenállásért alacsonyabb alkatrészköltség mellett.
Átmeneti zónák (hídfők és szintbeli kereszteződések):
Meghatározva, hogy holütési terhelésa pálya merevségének változása miatt meglazulnának a súrlódási -alapú rögzítők. A menetes mechanikus retesz ellenáll a függőleges gyorsulási erőknek, amelyek miatt a munkakutya felfelé ugrik.
Árvíz-hason fekvő és merülőpálya szakaszok:
Víz alatti pálya (árapály-átkelőhelyek, árterek) igénylikorrózióálló -horgonyokkiszámítható kivonási kapacitással. A PA66 tiplik nem duzzadnak és nem korhadnak; a csavartüskék lehetnek HDG/Dacromet{2}}bevonattal. A kutyatüskés fa talpfák katasztrofálisan meghibásodnak azonos merülési ciklusok mellett.
Karbantartási és üzemeltetési perspektíva
Nyomatéklazítás (fokozatos, 0,5-1,5% 10 MGT-nként):
A rezgés{0}}kiváltotta mikro-mozgás a menetoldalak között csökkenti a szorítóerőt. Beavatkozási küszöb:maradék nyomaték<70% of installation specification. Detection: hand torque audit. Frequency: 12-18 months on heavy haul >40 MGT.
Dübel-kúszás (15-20 éves horizont):
A PA66 polimer lassan deformálódik tartós húzóterhelés hatására. A szálfogás csökken. Beavatkozási küszöb:vissza-nyomatékteszt<50% of installation value. Észlelés: negyedéves mintavizsgálat. Csere: tiplik kihúzás + új dübel behelyezés (helyenként 12-15 perc).
Szár korróziós lyukasztás (partmenti/alagút):
A vörösrozsda beavatása nem ítél el. A beavatkozás akkor vált ki, amikora gödör mélysége meghaladja az 1,5 mm-t (measured by caliper or laser). Section loss >20%-kal csökkenti a torziós szilárdságot-a tüskefej elnyíródhat az eltávolítási nyomaték hatására. Megelőzés: HDG/Dacromet specifikáció.
