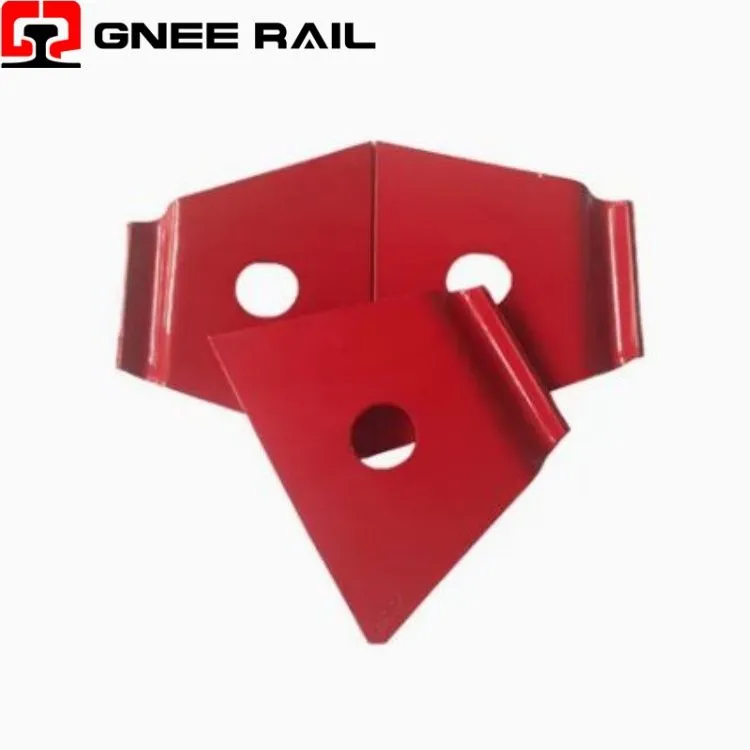

↵Rail Nabla Clip rögzítő rendszer
A Railway Nabla Clip egy szimmetrikus, lapos -szelvényű rugórögzítő, amelyet fordított delta (∇) alakjáról neveztek el, és betonaljpálya-rendszerekhez tervezték. 42-47 HRC keménységű, nagy -szilárdságú 60Si2MnA/60Si2CrA rugóacélból készült, így a rugalmas elhajlás révén egyenletes szorítóerőt biztosít. A rendszer szigetelőket és csavartüskéket tartalmaz, amelyek elektromos szigetelést és kiváló oldalirányú erőelnyelést biztosítanak.
Műszaki adatok:
| Paraméter | Specifikáció | Teljesítménymutató |
|---|---|---|
| Geometrikus alakzat | Fordított delta (∇) / V-profil | Lapos-szelvény, dupla-íves kialakítás |
| Anyagminőség | 60Si2MnA / 60Si2CrA | 42-47 HRC keménység |
| Vastagság | 4,0 mm – 4,5 mm | Hidegen hengerelt rugós{0}}acél szalag |
| Fáradtság Élet | 5 millió ciklus | Nincs törés az EN 13146-4 szerint |
| Szigetelési ellenállás | Szerelvényenként nagyobb vagy egyenlő, mint 1 × 10⁸ Ω | PA66+30% üvegszál szigetelő |
| Rendszerkomponensek | 2 kapocs + 2 szigetelő + 2 tüske + 2 alátét | Sínülés szerelvényenként |
Telepítési és karbantartási szempontok:
- A lapos{0}}szelvényű kialakítás széles, téglalap alakú felfekvési felületet hoz létre, egyenletesen elosztva a szorítóerőt a sín lábán.
- A széles felületi érintkezés megakadályozza a lokális "brinell" benyomódási hatásokat, amelyek gyakoriak a kerek{0}}huzalkapcsoknál nagy forgalmi terhelés mellett.
- A szimmetrikus kettős{0}}íves geometria egyenletes feszültségeloszlást biztosít, kiküszöbölve az aszimmetrikus klipek kialakításában előforduló torziós erőket.
Karbantartási és üzemeltetési perspektíva
- A megerősített nylon szigetelők (PA66+30% üvegszál) 170 MPa vagy annál nagyobb szakítószilárdságot és 1 × 10⁸ Ω vagy annál nagyobb szigetelési ellenállást biztosítanak.
- A csavaros tüskék (5.6-os osztály, 35# acél) 500 MPa vagy annál nagyobb szakítószilárdságot biztosítanak, 90 fokos hideghajlítási képességgel.
- A rendszer a kiszállítás előtt{0}}előre szerelhető talpfákra, ami gyorsabb építési ütemet tesz lehetővé.
