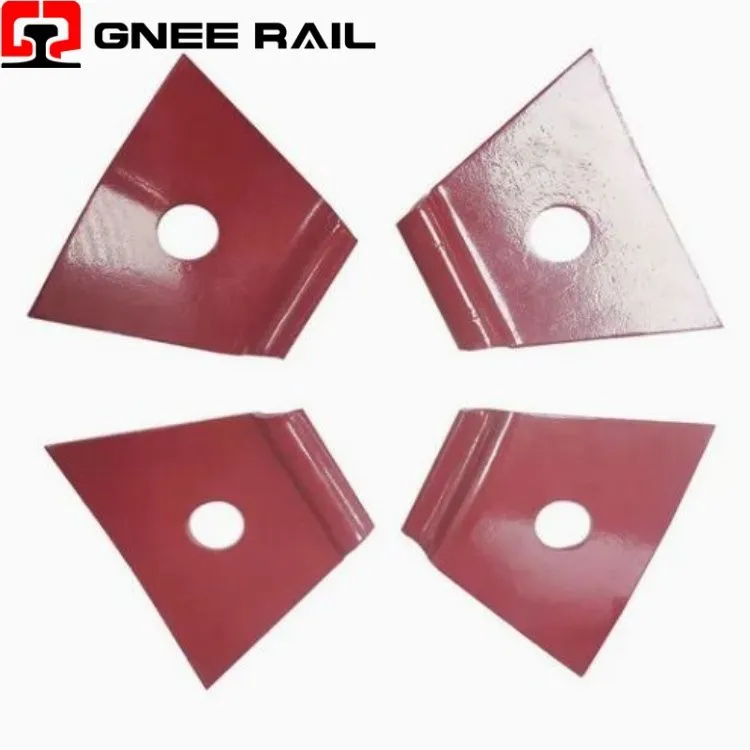

↵Rail Nabla Clip rögzítő rendszer
A Railway Nabla Clip egy rugalmas rugós rögzítőelem, amelyet fordított delta (∇) alakjáról neveztek el, betonaljpálya-rendszerekhez tervezték. A nagyszilárdságú rugóacélokból, például 60Si2MnA-ból készült csipesz egyenletes szorítóerőt biztosít a rugalmas elhajlás révén, ha csavartüskékkel rögzítik. Szimmetrikus profilja kiváló oldalirányú erőelnyelést és elektromos szigetelést biztosít, így ideális szűk -sugarú ívekhez, nehéz-fuvarozási útvonalakhoz és nagy-sebességű vonalakhoz, beleértve a francia TGV-hálózatokat is.
Műszaki adatok:
| Paraméter | Specifikáció | Teljesítménymutató |
|---|---|---|
| Geometrikus alakzat | Fordított delta (∇) / V-profil | Szimmetrikus feszültségeloszlás |
| Anyag fokozat | 60Si2MnA, 60Si2CrA | 42-47 HRC keménység |
| Szorítóerő (lábujjterhelés) | 11–14 kN klipenként | <15% relaxation after 3M cycles |
| Fáradtság Élet | 5 millió ciklus (standard) | 200 millió ciklus (C1 változat) |
| Megfelelőségi szabvány | EN 13481-2 / EN 13481-5 | C kategória betonaljakhoz |
|
|
|---|
Telepítési és karbantartási szempontok:
- A fordított -V (nabla) profil szimmetrikus feszültségeloszlást hoz létre mindkét láb mentén, kiküszöbölve az aszimmetrikus kapcsoknál gyakori torziós feszültségeket.
- A függőleges erővektor optimalizálása maximalizálja a sínfelemelkedéssel szembeni ellenállást, miközben csökkenti a talpfa vállára ható oldalirányú erőket.
- A rugalmas eltérítési kapacitás erőrelaxáció nélkül alkalmazkodik a hőtáguláshoz a -40 foktól +80 fokig terjedő hőmérsékleti tartományban.
Karbantartási és üzemeltetési perspektíva
- A teljes szerelvény 2 Nabla kapcsot, 2 szigetelőt, 2 csavaros tüskét és 2 rugós alátétet tartalmaz sínülékenként.
- A beszereléshez a rögzítőcsavarokat meghatározott nyomatékkal kell meghúzni, így biztosítva az egyenletes szorítóerő alkalmazását.
- A csavartüskék (5.6-os fokozat, 35# acél) 500 MPa vagy annál nagyobb szakítószilárdságot biztosítanak, 90 fokos hideghajlítási képességgel.
