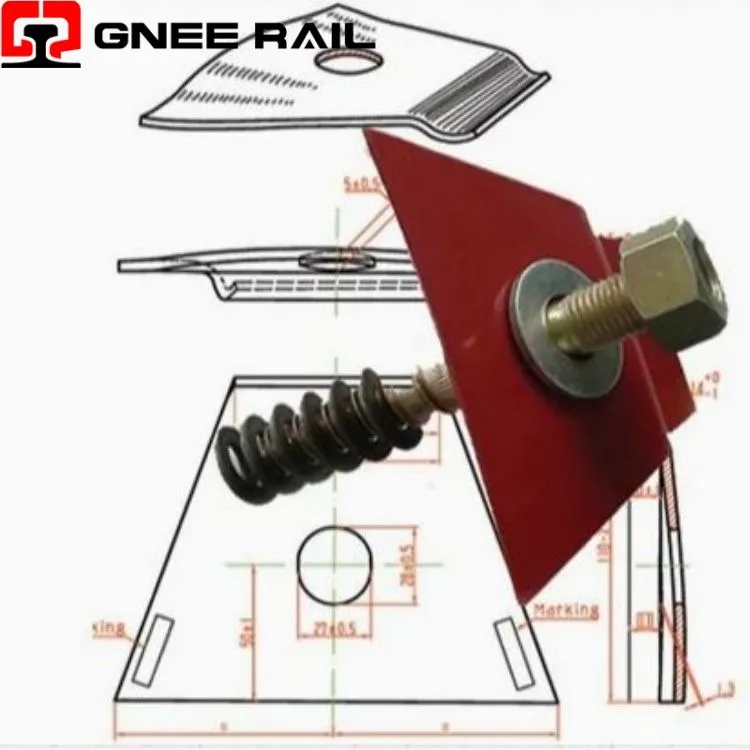

Carbon Steel Nabla Clip

A Railway Clip a sínek rögzítésére szolgál az alatta lévő alaplemezhez a betonaljjal együtt. Különböző típusú nagy teherbírású kapcsokat használnak a sínek az alatta lévő alaplemezhez vagy a talplemezhez való rögzítéséhez, az egyik gyakori az E-csipesz, amely egy tömzsi iratkapocs alakú. Egy másik az SKL Tension Clamp, amely szintén a legszélesebb körben használt típus a világon. Mások, mint a KPO Clamp és a Nabla Clip, amelyeket szintén különböző helyzetekben használnak.

A szálláslekérdezés elküldése

Csevegj most

Leírás

Műszaki paraméterek

↵Sínes Nabla rögzítőrendszer

Egy vasúti Nabla klip aháromszög{0}}formázott rugóacél rögzítési rendszerjellegzetessége miatt nevezték el∇-alak geometriájahogy megtérítfüggőleges sínek kihajlása kiegészítő vízszintes szorítóerővé- egyedülálló az összes sínrögzítő között, mint acsak olyan klip, amely dinamikus terhelés mellett növeli az oldalirányú visszatartást, acsak kalapácsütéssel rögzített vállba szerelt kapocs menetes alkatrészek vagy reteszek nélkül, és acsak EN13481-2 C kategória szerint tanúsított rögzítőrendszer az éles ívekhez R150m-ig

Műszaki adatok:

Hiba mód	Érintett komponens	Küszöb / Limit	Észlelési nehézség	Következmény
Apex mikro{0}}repedés	Clip belső sugár	Impact off-centre >5 mm	Törésig láthatatlan (18 hónap)	Hirtelen teljes törés; nincs előzetes elhajlás
Üllői munkaedzés	Vállas zseb	Hardness >350 HB	Mezei keménységmérőt igényel	Az ütési energia tükrözi; új klip korán eltörik
Büszke telepítés	Clip ülőhely	Flush >0,5 mm büszke	Vizuális; egyenes él	Toe load 8 kN vs 12 kN; rail creep >3 mm/év
Kohászat eltérés	Clip anyaga	60Si2MnA vs 55Si7	XRF azonos; OES szén szükséges	Hideg törés vagy felgyorsult lábujjkopás
Generációs eltérés	Clip/váll interfész	Pocket depth Δ >0,8 mm	Tolómérő mérés	túl-vezetés vagy alul-ülés; erő hiba ±25%
Mérőterelő kúszás	PA66+30%GF szigetelő	Thickness loss >2,0 mm	Érzékelő szelvény a sín lábánál	Lateral slop >1,5 mm; nyomtáv szélesítés

Teljesítmény tartomány:

Hammer ütésérzékenység- Nabla azaz egyetlen nagyobb kliprendszert még kalapáccsal szerelték fel(2-3 ütés). Ütési energia: 80–120 J. Ki-a középső ütés (<5 mm from heel centre) induces lokális képlékeny deformáció a csúcsoldalon. Mikro-repedésmélység: 0,1–0,3 mm. Szaporodási idő: 12-18 hónap. Hiba: hirtelen, nem látható előzetes figyelmeztetés.

Üllő kopászavar- A vállüllő felületének megmunkálása-megkeményedik az ismételt klipszúrás hatására. A keménység 220 HB-ról 380 HB-re nő 500 ciklus után. Munka-edzett üllőmár nem nyeli el az ütközési energiát- energia visszaverődik a klip csúcsába. Következmény: új klip beépítése a régi vállba → törés 1,2 millió ciklusnál vs. 5 millió ciklus tanúsított.

Karbantartási és üzemeltetési perspektíva

Inverz eltérítési erősítés- A kerékterhelés 1–2 mm-rel lenyomja a síntalpat. Nabla ferde lábaiezt a függőleges mozgást 0,5–1,0 mm-es oldalirányú összehúzódássá alakítsa áta klip orránál, növelve a vízszintes szorítóerőt15-25% terhelés alatt. Egyetlen más rögzítőelem sem mutat negatív Poisson-arányt.
Három-pontos ékelés- Clip névjegyek itthárom edzett zóna: két sarokrögzítés a vállzsebekben, az egyik lábujj a síntalp szélén. A függőleges terhelés meghajtja a lábujjakatmélyebben a sín láb sarkába, önerős{0}}fogást teremtve. Ez az ékelési művelet biztosítja40-60%-kal nagyobb hosszirányú visszatartásmint az azonos lábujjterhelésű szimmetrikus klipek.
