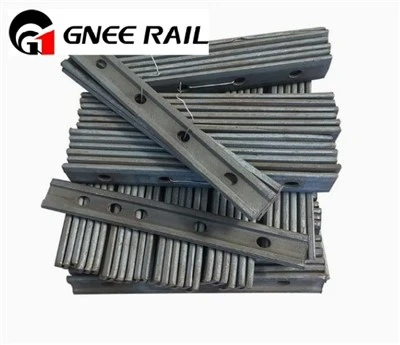

Rail Fishplate rögzítési rendszer
A Railway Fishplate egy páros acélrúd-szerelvény, amely a szomszédos sínvégek hálójába van csavarozva, hogy mechanikus kötést képezzenek, amely fenntartja a pálya folytonosságát minden sínszakadásnál. Ez a precíziós-alkatrész terhelési-átviteli interfészként- működik, amikor a vonat kerekei áthaladnak a résen, a halászlemez elnyeli a függőleges nyíróerőket, ellenáll a vízszintes hajlítási nyomatékoknak, és megőrzi az oldalirányú beállítást, miközben lehetővé teszi a szabályozott hőtágulást a tervezett résen.
Műszaki adatok:
| Paraméter | Szabványos acél horgászlap | Kompromisszum Fishplate | Szigetelt horgászlemez | Hornyolt tányér |
|---|---|---|---|---|
| Elsődleges funkció | Ugyanaz a{0}}szakasz síncsatlakozás | Különböző sínszakaszok csatlakozása | Elektromos leválasztás + folytonosság | Kapcsolósín megerősítés |
| Tipikus hossz | 600-1000 mm | 800-1200 mm | 600-1000 mm | 1200-2000 mm |
| Csavarlyukak száma | 4 vagy 6 | 4 vagy 6 | 4 vagy 6 | 6-10 |
| Csavar átmérője | 22-30 mm | 22-30 mm | 22-30 mm | 22-30 mm |
| Anyagminőség | 550-700 MPa hozam | 550-700 MPa hozam | Acél + polimer laminált | 550-700 MPa hozam |
| Elektromos ellenállás | <0.1 Ω (conductive) | <0.1 Ω | >5,000 Ω | <0.1 Ω |
| Relatív költségtényező | 1,0× (alapvonal) | 1.3-1.5× | 2.5-3.5× | 1.8-2.2× |
Telepítési és karbantartási szempontok:
- Nyíróerő átviteli mechanizmus:A függőleges kerékterhelések nyíróerőket hoznak létre a sínvég határfelületén, amelyet a horgászlemez a csavarok befogásán és a súrlódáson keresztül továbbít a résen, megakadályozva a függőleges elmozdulást, amely a vágány felületének megdőlését okozza.
- Pillanat-A közös fellépés ellenállása:A horgászlemez mélysége (általában a sínmagasság 70-90%-a) jelentős szelvénymodulust hoz létre, amely ellenáll a hajlítási nyomatékoknak, fenntartva a sínvégek beállítását excentrikus kerékterhelés esetén.
- Feszültség-Kompressziós erő pár:A kerék áthaladása során az elülső horgászlemez feszültséget tapasztal, míg a hátsó lemez összenyomódik,{0}}ez az ellentétes erőpár önközpontosító{1}}működést hoz létre, amely fenntartja az ízületek beállítását.
Karbantartási és üzemeltetési perspektíva
- Nagy-szilárdságú alacsony-ötvözött acélok:A modern hallemezek HSLA minőségeket használnak mikroötvöző elemekkel (vanádium, nióbium), amelyek 550-700 MPa folyáshatárt érnek el a szemcsefinomítással, nem pedig a megnövelt széntartalommal.
- Ellenőrzött gördülési gyakorlat:A 850{2}}950 fokos termomechanikus hengerlés ASTM 10-12-re finomítja a ferritszemcseméretet, egyszerre javítva a szilárdságot és a szívósságot hengerlés utáni hőkezelés nélkül.
- -Keményedési követelményeken keresztül:A csavarlyuk régióinak egyenletes keménysége 260-320 HB, hogy ellenálljon a furat megnyúlásának ciklikus csapágyfeszültség esetén, amit indukciós keményítéssel vagy kioltással- és temperálással érnek el.
Gnee Professional beszállító
