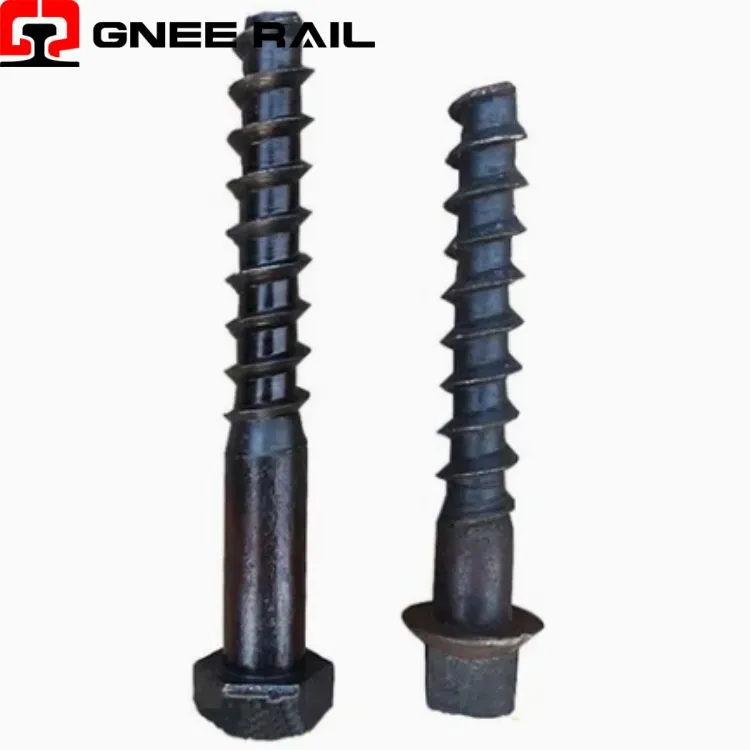

Sínes csavaros tüskés rögzítési rendszer
A Railway Screw Spike egy menetes rögzítőeszköz, amelyet a sín alaplemezeinek rögzítésére vagy a közvetlen sínrögzítésre terveztek fa, kompozit vagy beton talpfákhoz rotációs beépítéssel, nem pedig ütközés útján. A folytonos csavarmenet, a négyzet- vagy hatszögletű fej konfigurációja, valamint a kovácsolt vagy hengerelt konstrukció jellemzi, ez a rögzítő az alkalmazott nyomatékot axiális szorítóerővé alakítja át, így egyenletes és mérhető előterhelést biztosít, amely stabil marad dinamikus pályaterhelés mellett.
Műszaki adatok:
| Paraméter | Specifikáció | Teljesítmény jellemző |
|---|---|---|
| Gyártási folyamat | Hengerelt vagy vágott szálak | A hengerelt menetek kiváló fáradtságállóságot biztosítanak |
| Anyag fokozat | Közepes szén-vagy ötvözött acél | 1038 – 4140 fokozatú tartomány jellemző |
| Szorítóerő-tartomány | Rögzítőnként | 8 – 15 kN (alkalmazásfüggő) |
| Beépítési nyomaték | Alkalmazott forgóerő | 150-300 Nm tipikus tartomány |
| Kivonási Ellenállás | Maximális kihúzási-kapacitás | 15 – 25 kN ép faanyagban |
Telepítési és karbantartási szempontok:
- Helix szög optimalizálása:A menet elvezetési szögét úgy számították ki, hogy önreteszelő tulajdonságokat biztosítson, ahol a súrlódási ellenállás meghaladja a visszahajtási hajlamot, és megakadályozza a vibráció hatására bekövetkező spontán kilazulást anélkül, hogy kiegészítő reteszelő mechanizmusokra lenne szükség.
- Aszimmetrikus menetprofil:A teherhordó oldal-meredekebb szöggel rendelkezik, mint a hátsó oldal, így optimalizálja az erőátvitelt a feszített terhelés során, miközben megkönnyíti a forgács tiszta eltávolítását a telepítés során.
- Gyökérsugár kialakítása:A nagy sugarak a menetgyökereknél kiküszöbölik azokat a feszültségkoncentrációs pontokat, amelyek kifáradási repedéseket okozhatnak a pályaalkalmazásokban tapasztalható ciklikus húzóterhelések hatására.
Karbantartási és üzemeltetési perspektíva
- Nyomaték-–-feszültség korreláció:Az alkalmazott nyomaték és a kifejlesztett szorítóerő között kialakult kapcsolat lehetővé teszi a pontos feszültségszabályozást kalibrált nyomatékkulcsok vagy automata beszerelési berendezések segítségével.
- Fúrás előtti-követelmények:A kísérleti furat átmérőjét úgy határozták meg, hogy optimális anyagelmozdulást biztosítsanak,{0}}az alulméretezett lyukak széthasadhatnak, míg a túlméretezett lyukak csökkentik a kihúzási kapacitást.
- Telepítési sebesség optimalizálása:A durva menetemelkedések gyors behelyezést tesznek lehetővé, miközben fenntartják a megfelelő menetmélységet a szükséges tartóképességhez, egyensúlyba hozva a telepítés termelékenységét a teljesítménnyel.
Gnee Professional beszállító
