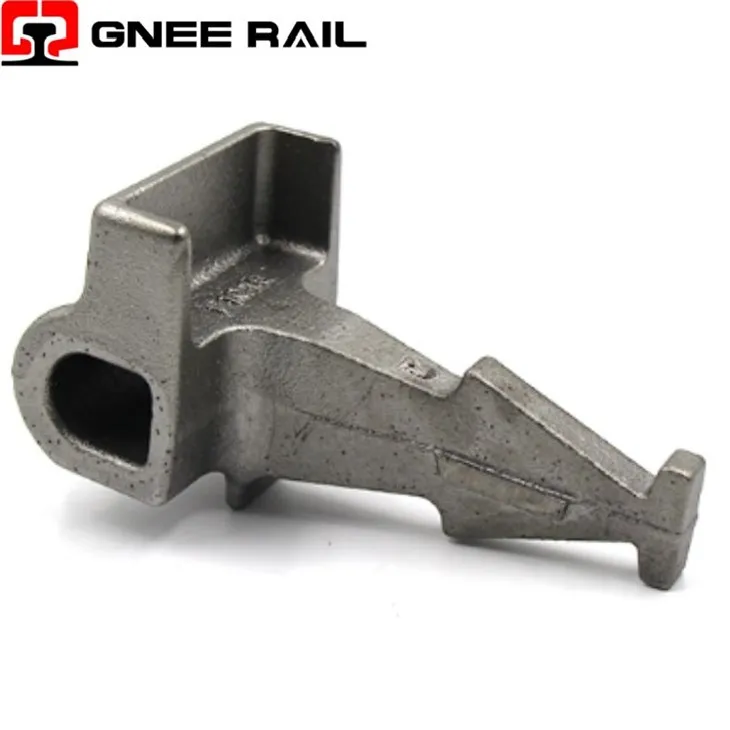

↵Sínes vállrögzítő rendszer
A vasúti váll, más néven sínváll vagy alaplemez váll, kritikus szerkezeti interfész-elem a modern sínrögzítő rendszerekben. Elsődleges teher-hordó és erőátvivő-elemként szolgál, amely a szorítóerőket a rugalmas sínkapcsokról a talpfára vagy a pályalemezre viszi át, miközben pontosan pozícionálja és visszatartja a síntalpat. A dinamikus vonatterhelések melletti stabil, tartós alátámasztásra tervezett vállak szerves részét képezik a nyomtávolság stabilitásának, a sín dőlésszögének (ferdülésének) kezelésének, valamint a sín-alkalmazásának hosszú távú integritásának biztosításában.
Műszaki adatok:
| Paraméter | Szabványos öntöttvas váll | Elasztikus polimer váll | Nagy teherbírású-kovácsolt acél váll |
|---|---|---|---|
| Elsődleges alkalmazás | Hagyományos ballaszttalpú pálya betonaljakkal | Födémpálya és magas elektromos szigetelést igénylő területek | Nehéz-futófolyosók, éles ívek, erős-hatású zónák |
| Alapanyag | Gömbgrafitvas (SGI/gömbgrafitvas) | Üveg-szálerősítésű poliamid (PA-GF) | Kovácsolt ötvözött acél |
| Kulcselőny | Nagy szilárdság-/-költségarány, kiváló tartósság | Rezgéscsillapítás, elektromos szigetelés,{0}}korróziómentes | Maximális szilárdság és kopásállóság, minimális deformáció |
| Tipikus rögzítési rendszer | Pandrol Fastclip, e{0}}clip rendszerek | Vossloh W-14, W-30 sorozat | SKL-típusú rendszerek, speciális, nehéz{1}}alkalmazások |
| Karbantartási szempont | Ellenőrizze a repedéseket/töréseket; korrózió a talpfák felületén | Figyelje az UV-lebomlást, kúszást vagy repedést | Vizsgálja meg, hogy nincs-e képlékeny alakváltozás a klip érintkezési pontjain |
Mechanikai és szerelési szempont
Három-dimenziós erőkezelés: A sínbilincsből származó vízszintes szorítóerőt a talpfára nehezedő függőleges nyomás és a síntalp oldalsó rögzítésének kombinációjává alakítja át.
Stressz eloszlás és koncentráció: Meghatározott rádiuszokkal és szögekkel tervezték, hogy a kapocsból származó nagy érintkezési feszültségeket a talpfák és a kapocs szélesebb területén ossza el, minimalizálva a képlékeny deformációt.
Sín láb bekötés: Pontosan megmunkált érintkezőprofillal rendelkezik, amely biztonságosan rögzíti a síntalpat, megakadályozza a felemelkedést és szabályozza a sín túlemelési szögét (általában 1:40 vagy 1:20).
Telepítési, karbantartási és rendszerintegrációs perspektíva
- Rögzítési Összeszerelés Alapítvány: Rögzítési pontként működik, amelyhez az összes többi alkatrész (bilincs, szigetelő, esetleges feszítőlemez) csatlakoztatva van, meghatározva a rendszer maggeometriáját.
- Sleeper Interfész: Úgy tervezték, hogy a talpfák öntése során betonba ágyazzák, vagy csavarokkal vagy ragasztókkal biztonságosan rögzítsék a fa/acél talpfához, biztosítva az állandó csatlakozást.
- A mérőműszer karbantartása: Kritikus a pontos nyomtáv fenntartásához; a váll vezetőfelületének kopása vagy sérülése közvetlenül a szelvény kiszélesedéséhez vezet.
- Moduláris csere: Sok rendszerben a kopott vagy sérült vállrészek egyenként cserélhetők anélkül, hogy a teljes talpfát ki kellene cserélni, ami megkönnyíti a költséghatékony karbantartást.
