Rail E Clip rögzítő rendszer

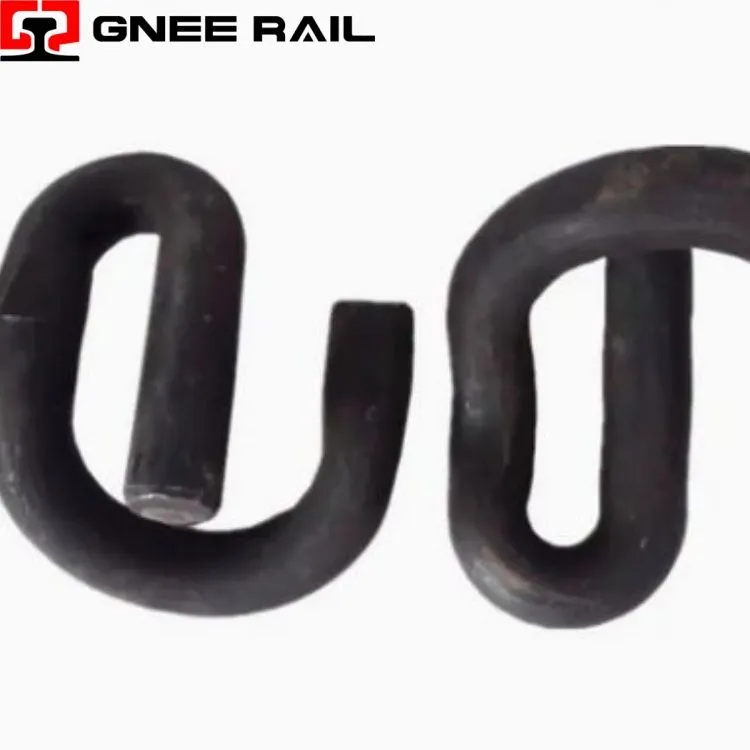

A Railway E{0}}Clip egy rugalmas rugós rögzítő, jellegzetes epszilon-alakú geometriával, amelyet beton talpfákhoz terveztek. Kiváló-minőségű rugóacélból készült precíziós alakítás és hőkezelés révén, és a rugalmas elhajlás révén tartós szorítóerőt biztosít. A zárt-hurkú kialakítás pozitív tartást biztosít az öntött-vállakon belül, megbízható síntartást biztosítva a nagy-sebességű, nehéz-fuvarozási és tömegközlekedési alkalmazásokhoz világszerte.
Műszaki adatok:
| Paraméter | Specifikáció | Teljesítménymutató |
|---|---|---|
| Geometrikus alakzat | Epszilon (ε) profil | Három-zónás stresszeloszlás |
| Anyagminőség | 60Si2Mn / 55Si7 rugóacél | 42-48 HRC keménység |
| Szorítóerő | 11-15 kN klipenként | <15% relaxation after 5M cycles |
| Rugalmas elhajlás | 18-22 mm függőleges mozgás | Pályatelepítést biztosít |
| Korrózióvédelem | Cink{0}}alumínium pehelybevonat | >1000 óra sópermet |
| Fáradtság Élet | >5 millió ciklus | EN 13146-4 tanúsítvánnyal rendelkezik |
Telepítési és karbantartási szempontok:
- Az epsilon (ε) alakzat több -sugarú rugót hoz létre, amely elosztja a hajlítófeszültséget három különböző hajlítási zónában.
- A zárt-hurkos sarokgeometria pozitívan rögzül a vállzsebben, megakadályozva a kilökődést a magas-frekvenciás rezgés hatására.
- A progresszív rugómerevség megfelelő reakciót biztosít normál terhelés esetén, miközben szilárd visszatartást biztosít szélsőséges síneltolás esetén.
- A szimmetrikus kar-konfiguráció biztosítja a kiegyensúlyozott szorítóerőt a síntalp mindkét oldalán az egyenletes nyomtávtartás érdekében.
Karbantartási és üzemeltetési perspektíva
- A szilícium-mangán rugóacél (60Si2Mn / 55Si7) biztosítja a ciklikus terheléshez szükséges keménységi-szívóssági egyensúlyt.
- A melegalakítás-igazítja a szemcseszerkezetet a csipesz feszültségi pályájával, megszakítás nélküli terhelési útvonalakat hozva létre a megnövelt kifáradási élettartam érdekében.
- A szabályozott edzés és temperálás 42-48 HRC keménységet ér el, egyenletes mikroszerkezettel a teljes keresztmetszetben.
Gnee Professional beszállító
