Rail E Clip rögzítő rendszer

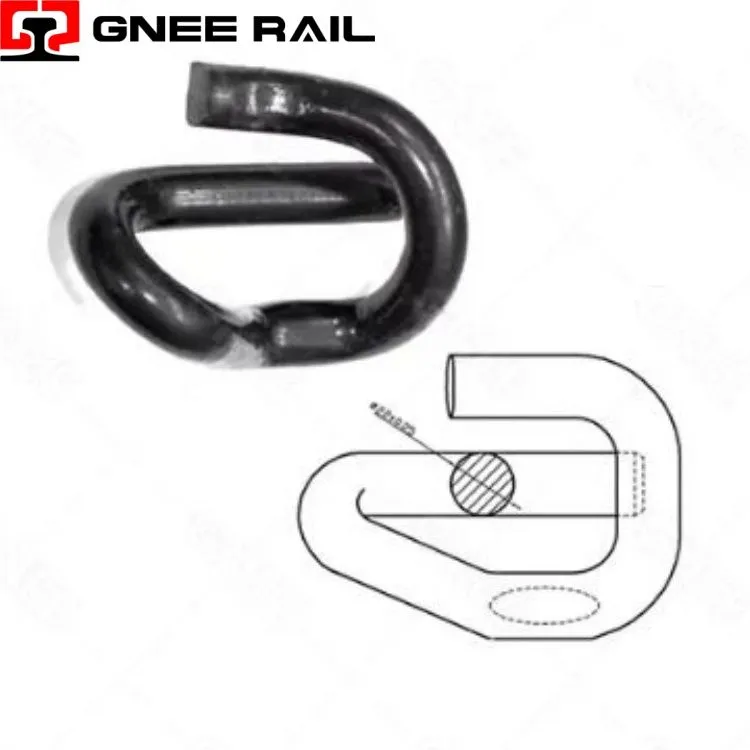

A Railway E-Clip egy állandó-erejű rugós rögzítő, jellegzetes epszilon-alakú geometriával, amelyet beton talpfák rendszereiben használnak. A hőkezelt-szilícium-mangánacélból készült, és a beszerelés során eltárolja a rugalmas energiát, hogy tartós szorítóerőt biztosítson a síntalpnak. A zárt-hurkú kialakítás összekapcsolódik az öntött-vállakkal, biztonságos tartást és megbízható teljesítményt biztosítva a fővonali, a nagy-sebességű és tehervasutak között.
Műszaki adatok:
| Paraméter | Specifikáció | Teljesítménymutató |
|---|---|---|
| Rugós típus | Epszilon{0}}formájú állandó erő | Több-zónás hajlító kialakítás |
| Anyag | 60Si2Mn rugóacél | 1300-1500 MPa szakítószilárdság |
| Szorítóerő | 12–16 kN klipenként | <10% relaxation over service life |
| Függőleges kapacitás | 20 mm rugalmas lehajlás | Pályatelepítést biztosít |
| Korrózióvédelem | Cink{0}}alumínium pehely | 1500 óra sópermet ellenállás |
| Tanúsítvány | EN 13481-2 szabványnak megfelelő | C kategória betonaljakhoz |
Telepítési és karbantartási szempontok:
- A kapocs egy szabványos szigetelt karral használható mind a beszereléshez, mind az eltávolításhoz, nem igényel hidraulikus vagy pneumatikus szerszámokat.
- Egy meghatározott szerszámtartó zseb pozitívan rögzíti a kart, megakadályozva a csúszást a nagy{0}}erős működtetés során.
- A hallható és tapintható visszajelzés megerősíti a megfelelő ülést, amikor a csipesz karjai teljesen beleakadnak a vállzsebekbe.
- A kapocstesten látható referenciajelek lehetővé teszik a gyors, -telepítés utáni ellenőrzést mérőberendezés nélkül.
Karbantartási és üzemeltetési perspektíva
- Az epszilon geometria nem{0}}lineáris rugósebességet hoz létre, amely lágyítja a kezdeti elhajlást, miközben extrém terhelés esetén merev.
- A függőleges sínek 20 mm - ig történő elmozdulását az anyag rugalmassági határainak túllépése vagy a szorítóerő elvesztése nélkül teszi lehetővé .
- A csipesz elnyeli a nagy{0}}frekvenciás rezgéseket a kerék-sín kölcsönhatásából, így csökkenti a talpfa szerkezetére továbbított terhelést.
- A torziós stabilitás a szimmetrikus kialakítás velejárója, amely megakadályozza a vállházon belüli elfordulást vagy elmozdulást.
