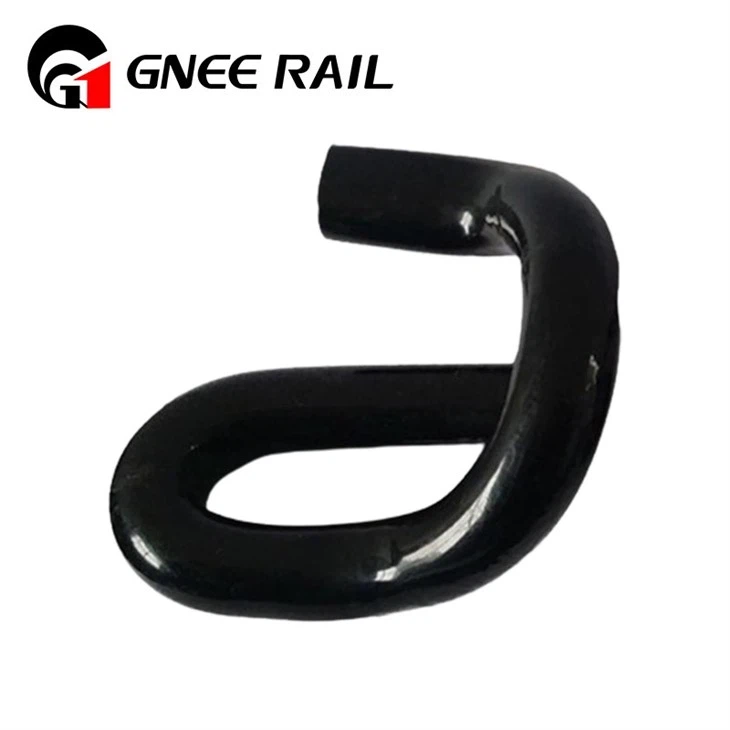

Vasúti E klipek
|
Modell |
Átmérő |
Anyag |
Keménység |
Szorítóerő |
Felületkezelés |
Alkalmazható vasút és helyszín |
Hozzáillő rögzítőelemek |
Klipenkénti tömeg |
Megfelelőségi szabványok |
|
E10 |
φ10mm |
50CrVA |
39–44 HRC |
4-7 kN |
Elektro-horganyzás (18 μm-nél nagyobb vagy egyenlő) |
Városi villamos (alacsony 运量, 30 kg/m sín) |
M8 csavar + lapos alátét |
~85g |
EN 13481-4, CJ/T 527 |
|
E14 |
φ14 mm |
60Si2MnA |
42–47 HRC |
9-12 kN |
Tűzi-horganyzás (nagyobb vagy egyenlő, mint 80 μm) |
Regionális teherszállítás (43–50 kg/m vasút) |
M10 csavar + záró alátét |
~150g |
EN 13481-3, GB/T 13489 |
|
E16-HD |
φ16 mm |
55SiMnVB |
45-50 HRC |
16-19 kN |
Dacromet (nagyobb vagy egyenlő, mint 8 μm) + cinkbevonat |
Nehéz{0}}fuvarozás (bányászat, 60 kg/m vasút) |
M12 csavar + rugós alátét |
~220g |
AREMA 10, GB/T 13489 |
|
E18-HS |
φ18 mm |
60Si2CrVA |
46–51 HRC |
18-22 kN |
Dacromet + tömítőanyag (nagyobb vagy egyenlő, mint 10 μm) |
Nagy-sebesség (250 km/h vagy annál nagyobb, CRTS II) |
M14 csavar + biztosítóanya |
~280g |
TB/T 3562, EN 13481-2 |
Gyors minőségi ellenőrző lista a vasúti E klipekhez
|
Ellenőrzési tétel |
Vizsgálati módszer |
Gyors passzolási/sikertelenségi kritérium |
Mintavételi terv |
Eszköz/Referencia |
|
Anyagérvényesítés |
Kézi PMI (csak C/Si/Mn) |
C: 0,55–0,65% (60Si2MnA esetén); Nincsenek off-osztályzati értékek |
2 db/tétel |
Hordozható PMI-elemző |
|
Keménység-pontellenőrzés |
Hordozható Rockwell teszter |
1 pontos teszt; Modelltartományon belül (±1 HRC max.) |
3 db/tétel |
Rockwell teszter (HRC skála) |
|
Dimenziós illeszkedés |
Mérőcsap (átmérő) + vonalzó |
Átmérő: ±0,2 mm; Hossz: ±0,5 mm (ha van) |
8 db/tétel |
Mérőcsap készlet, acél vonalzó |
|
Felületi minőség |
Visual Scan (nincs nagyító) |
Nincs látható repedés/sorja; Rozsdafoltok Legfeljebb 3 mm² |
100% (véletlen) |
Rozsdafokozati táblázat (GB/T 15519) |
|
Szorítóerő (pont) |
Egyszerűsített erőmérő |
Nagyobb vagy egyenlő, mint a modell minimális erejének 90%-a (pl. 8,1 kN vagy egyenlő az E14-nél) |
1 db/tétel |
Hordozható erőmérő |
|
Csomagolás és jelölés |
Vizuális ellenőrzés |
Rozsdamentes{0}}zsák sértetlen; Modell/tétel olvasható |
2 csomag/tétel |
Szemrevételezés |
