Vasúte CLIP rögzítőrendszer

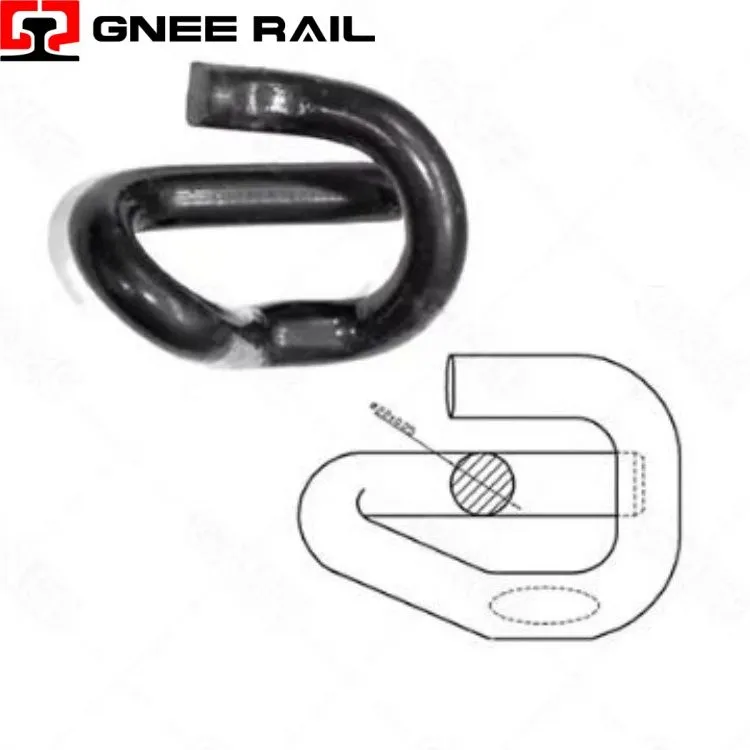

A Railway E-Clip egy előfeszített, állandó -erejű rugós rögzítő edzett és edzett rugóacélból, amely zárt-hurkú geometriai konfigurációjával tűnik ki, amely metszetben nézve külön "E" profilt alkot. Ezt a rögzítőelemet a betonaljakon lévő vállba öntött-beépítéshez tervezték, és konzolos rugós elvet alkalmaz, ahol a kapocstest rugalmasan deformálódik a telepítés során, hogy tárolja a mechanikai energiát, amely a síntalpakra nehezedő tartós lefelé irányuló nyomást eredményez.
Műszaki adatok:
| Attribútum | Műszaki részlet | Teljesítménymutató |
|---|---|---|
| Tavaszi elv | Konzolos zárt{0}}hurkú visszatartással | Rugalmas energiatárolás eltérítésen keresztül |
| Anyagszabvány | Rugóacél EN 10089 vagy azzal egyenértékű | 1300 – 1600 MPa szakítószilárdság |
| Telepítési erő | Kar{0}}működtetett beillesztés | 200 – 400 N kézi erőkifejtés |
| Statikus szorító terhelés | Sínülésenként (2 klip) | 18 – 28 kN összesen |
| Minőségtanúsítás | Ipari szabványok | ISO 9001, EN 13481 sorozat megfelelősége |
Telepítési és karbantartási szempontok:
- Pozitív mechanikus zár:A zárt-hurkú sarokgeometria a vállban lévő gipsz- megfelelő bemélyedéséhez kapcsolódik, pozitív mechanikai reteszelést hozva létre, amely megakadályozza, hogy a klip nagy-frekvenciás rezgés vagy hirtelen oldalirányú ütközés hatására kilökjön.
- Forgáspont stabilitása:A sarok---váll interfész rögzített forgáspontként működik a telepítés és a szervizelés során, biztosítva, hogy a szorítóerő vektora egyenletes maradjon a klip rugalmassági tartományában.
- Kopáskompenzáció:A vállérintkező felületek nagy sugarúak, amelyek lehetővé teszik az idő múlásával járó kisebb kopást anélkül, hogy megváltoztatnák a klip beépített geometriáját vagy rögzítési jellemzőit.
Karbantartási és üzemeltetési perspektíva
- Széles működési tartomány:A rugóacél ötvözet és a hőkezelés paramétereit úgy választják meg, hogy a globális vasúti műveletek során tapasztalt -40 foktól +70 fokig terjedő hőmérsékleti spektrumban konzisztens rugalmassági tulajdonságokat tartsanak fenn.
- Hőtágulási koordináció:A kapocs geometriája alkalmazkodik az acélsín, a betonalj és maga a kapocs közötti differenciált hőtáguláshoz anélkül, hogy további feszültséget okozna, amely befolyásolná a szorítóerő stabilitását.
- UV sugárzás ellenállás:A korrózióvédelmi rendszer UV{0}}stabil fedőbevonatokat tartalmaz, amelyek megakadályozzák a bevonat integritásának romlását azokon a pályaszakaszokon, ahol a napfény felgyorsítja az anyag öregedését.
