Vasúte CLIP rögzítőrendszer

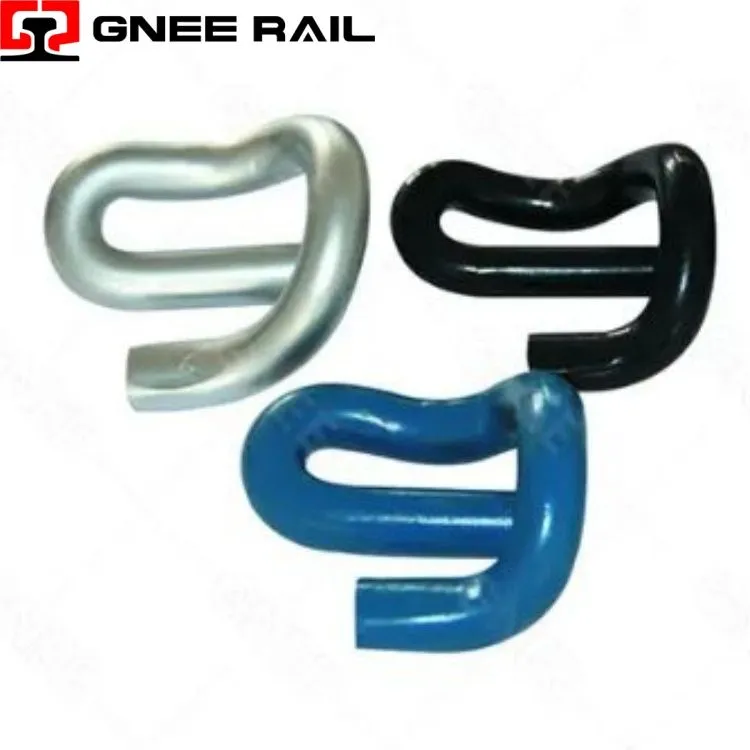

A Railway E-Clip egy három-dimenziós rugórögzítő, amelyet jellegzetes epszilon-alakú geometriája jellemez, és kiváló-minőségű szilícium-mangán rugóacélból készül precíziós hidegalakítási-és hőkezelési eljárásokkal. Ez a rögzítőelem kombinált hajlítási -torziós elven működik, ahol a középső ívelt rész rugalmas csuklópántként működik, míg a külső karok a stratégiailag elhelyezett érintkezési pontokon keresztül adják át a szorítóerőt a síntalpnak.
Műszaki adatok:
| Paraméter | Specifikáció | Teljesítmény jellemző |
|---|---|---|
| Tavaszi konfiguráció | Epszilon-alakú, három{1}}dimenziós | Kombinált hajlítási{0}}torziós művelet |
| Ötvözet megnevezése | Szilícium{0}}mangán rugóacél | 55Si7 / 60Si2Mn / ekvivalens |
| Szorítóerő | Sín lábánál, beépített állapotban | 11–16 kN (változatfüggő) |
| Maximális elhajlás | Rugalmas tartomány | 18 – 22 mm függőleges elmozdulás |
| Korrózióvédelem | Cink{0}}alumínium pehelybevonat | >1000 órás sópermet ellenállás |
Telepítési és karbantartási szempontok:
- Három-dimenziós terhelési útvonal:Az epszilon geometria egy nem-sík rugókonfigurációt hoz létre, ahol a terhelésvektor a vállcsatlakozásnál a függőlegesről vízszintesre tolódik el a sínérintkezőnél, lehetővé téve a hatékony erőátvitelt a kapocstesten keresztül.
- Több rugalmas zóna:Három különálló hajlítási zóna-korona, középső ív és lábujjkarok-működnek egymás után az elhajlás során, elosztva a feszültséget a klip hosszában, ahelyett, hogy egyetlen csuklópontra koncentrálnák a feszültséget.
- Progresszív merevségi jellemzők:A geometriai konfiguráció egy nem -lineáris erő-elhajlási görbét hoz létre, ahol a merevség az elhajlással fokozatosan növekszik, így normál terhelés esetén megfelelő reakciót, szélsőséges elmozdulások esetén pedig szilárd visszatartást biztosít.
Karbantartási és üzemeltetési perspektíva
- Ellenőrzött kioltási folyamat:Az olajos kioltást követő precíziós hőkezelés, majd a temperálás egységes bainites-martenzites mikrostruktúrát eredményez, amely egyensúlyt teremt a keménység és a törési szívósság között az ütésálló-teljesítmény érdekében.
- Lövés lefedettsége:Az ellenőrzött intenzitással végzett, teljes lefedettségű lövés 0,2–0,4 mm-rel a felület alá nyúló, nyomós maradék feszültségréteget hoz létre, hatékonyan zárva le a mikroszkopikus felületi hibákat, amelyek kifáradás kiváltó helyeiként szolgálhatnak.
- Hidrogén ridegedés csökkentése:A szigorú utólagos-sütési protokollok biztosítják a teljes hidrogénkibocsátást a korrózióvédő alkalmazást követően, megőrizve a hajlékonyságot a nagy-keménységű rugóacélban.
