Rail skl Clip rögzítő rendszer

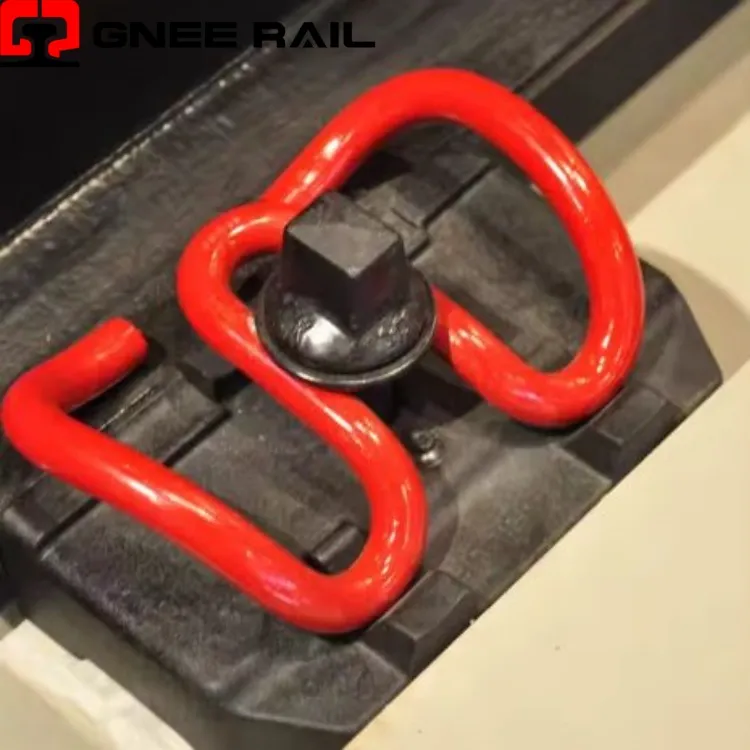

Az SKL csipesz egy nem{0}}menetes rugalmas sínrögzítő, jellegzetes kettős-tekercsrugós testtel. Kiváló-minőségű rugóacélból készült, és a rugalmas elhajlás révén állandó orrterhelést generál. A klip egy ferde vezetőlemezzel és egy csavaros tüskével működik, hogy biztonságosan rögzítse a sín lábat a betonaljakhoz. Ez egy szabványos rögzítési rendszer a modern nagy-sebességű és nehéz{7}}vasutak számára.
Műszaki adatok:
| Paraméter | Standard követelmény | Tipikus érték |
|---|---|---|
| Klip típusú család | SKL sorozat | SKL-12 / SKL-14 / SKL-21 |
| A huzal átmérője | Rugós acél rúd | 13,0 mm ± 0,2 mm |
| Acél minőség | EN 10089 szabvány | 60Si2CrA / 51CrV4 |
| Felületvédelem | Korróziógátló-bevonat | Horganyzott / oxidfekete |
| Beépítési elhajlás | Működő tavaszi utazás | 11 mm ± 1 mm |
| Minimális lábujjterhelés | Meghatározott elhajlásnál | 10 kN klipenként |
| Maximális lábujjterhelés | Meghatározott elhajlásnál | 14 kN klipenként |
| Fáradtsági követelmény | Törés nélkül | 5 millió ciklus |
Telepítési és karbantartási szempontok:
- Közvetlenül az öntött vállakba illeszkedik, speciális sín-adapterek nélkül
- A legtöbb nemzetközi sínprofillal működik, beleértve az UIC54-et és az UIC60-at
- Különleges vezetőlemez-szöget igényel, amely illeszkedik a sín alap lejtéséhez
- Szigetelt és nem{0}}szigetelt rögzítőelemekkel egyaránt kompatibilis
- A szabványos alkatrészek a különböző beszállítók több aljtípusához illeszkednek
Karbantartási és üzemeltetési perspektíva
- Folyamatos rögzítést biztosít szélsőséges hőmérséklet-változások esetén -40 foktól +60 fokig
- Egyszerre nyeli el a függőleges kerékterheléseket és az oldalirányú nyomtávokat
- Megtartja az elektromos ellenállást, ha szigetelt vezetőlemezekkel használják
- Ellenáll a maradandó deformációnak még ismételt nehéz tengelyátfutások után is
- Nem lazul meg vibráció hatására, ellentétben a csavaros mechanikus csatlakozásokkal
