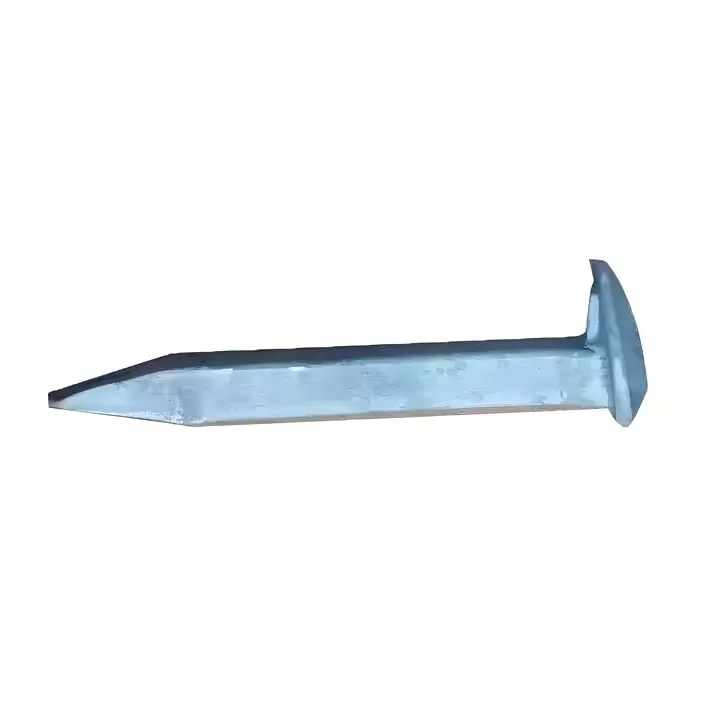

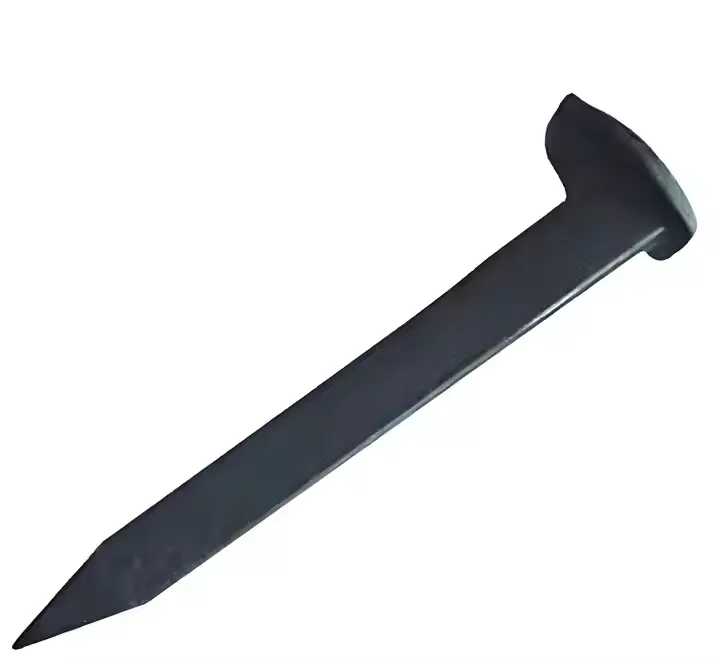

Vasúti kutyatüskék: Műszaki előírások és anyagszabványok
| Paraméter kategória | Standard fokozat | Nehéz -terhelési fokozat | Korrózióálló-minőség |
|---|---|---|---|
| Alkalmazható síntípus | 40-50 kg/m sín | 50-60 kg/m sín | Minden síntípus (partmenti/ipari) |
| Tüske hossza (L) | 127 mm ± 2 mm | 140 mm ± 2 mm | 127 mm ± 2 mm |
| Szár átmérő (D) | 16 mm ± 0,5 mm | 18 mm ± 0,5 mm | 16 mm ± 0,5 mm |
| Kutya fej magassága (H) | 32 mm ± 1 mm | 35 mm ± 1 mm | 32 mm ± 1 mm |
| Anyagminőség | Q235B / A36 | 45# Acél / 1045 | 316 rozsdamentes acél |
| Szakítószilárdság | 410 MPa vagy annál nagyobb | Nagyobb vagy egyenlő, mint 585 MPa | Nagyobb vagy egyenlő, mint 515 MPa |
| Felületkezelés | Tűzi-horganyzott (50 μm) | Fekete oxid bevonat | Csak passziválás |
| Keménység (HB) | 120-150 | 200-250 | 150-180 |
| Hajlítási teszt | Hajlítsa meg 90 fokkal törés nélkül | 45 fokos hajlítás törés nélkül | Hajlítsa meg 90 fokkal törés nélkül |
| Szabványos referencia | GB/T 990, AREMA 4-3-4 | TB/T 447, UIC 864 | ASTM A276, ISO 3506 |
Railway Dog Spikes: Mérnöki alkalmazások és karbantartás
| Mérnöki kontextus | Telepítési specifikáció | Ellenőrzési kritériumok | Csereküszöb |
|---|---|---|---|
| Fából készült hálópálya | Behajtási szög: 45 fok ±5 fok, Behatolási mélység: 90 mm vagy annál nagyobb | Feje szorosan a sín bázisához, nincs oldalirányú mozgás | Head wear >5 mm, ütés hatására meglazul |
| Beton aljzat utólagos felszerelése | Használjon epoxi rögzítőrendszert, forgatónyomaték: 80-100 Nm | A horgonyragasztó ép, nincs repedés a betonban | Spike uplift >2 mm 10 kN húzás alatt |
| Curve Track (R<400m) | Szerelje fel a sín mindkét oldalára, megnövelt térközzel | Havonta ellenőrizze a kúszás{0}}kiváltotta kilazulást | Bármilyen látható eltolódás a tüske helyzetében |
| Hídfedélzeti pálya | Rezgéscsillapító alátét szükséges | Negyedéves nyomatékellenőrzés | Fáradási repedés a szár-fej{1}}csatlakozásánál |
| Frost{0}}Heave Zone | Kötelező -felemelkedést gátló gallér | Szezonális szint ellenőrzés felengedés után | Uplift deformation >3 mm |
| Vezetési mód | Kézi szánkó / hidraulikus tüskés meghajtó | A fej deformációja nem megengedett | Szerszámnyomok, amelyek stresszkoncentrációt okoznak |
| Karbantartási ciklus | Szemrevételezés 6 havonta | Használjon 0,5 mm-es hézagmérőt a hézag ellenőrzéséhez | Corrosion depth >0,5 mm (acél típusok) |
| Eltávolítás/Újrahasználat | Nem ajánlott szerkezeti újrafelhasználásra | Dobja ki, ha a szár nyaka látható | Straightness deviation >a hossz 1%-a |
