Name: Kínai testreszabott nyomtávú gyorskapcsok 1504 gyártók beszállítói gyár – nagykereskedelmi szolgáltatás
Brand: GNEE
SKU: 255514499

Leírás

Műszaki paraméterek

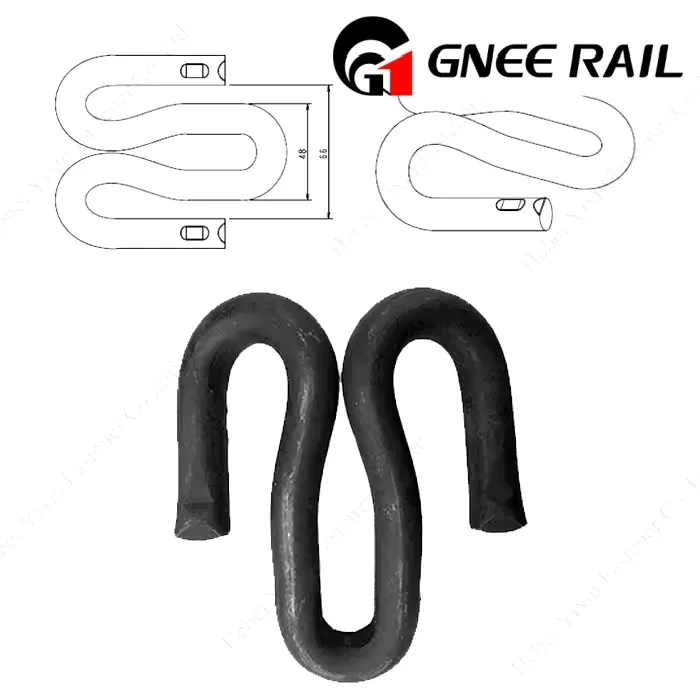

Szám Gyors Klipek 1504

A Pandrol Fast Clip rendszere a sínrögzítési innovációt testesíti meg. A GNEE Rail Fast Clip 1504 A GNEE egy csavar nélküli, nagy rugalmasságú rögzítési megoldás, amely kiváló rezgésállóságot és stabilitást kínál a sín és a talp közötti kapcsolatokhoz. Ideális a hatékony, költséghatékony vágányépítéshez, csökkenti a karbantartási igényeket és maximalizálja a teljesítményt. A GNEE Rail a gyors klipek széles skáláját kínálja, beleértve a Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 és 1605-et. További ajánlatok között szerepelnek olyan rendszerek, mint a Pandrol E Clip, SKL, Nabla Clip, KPO Clip , és Deenik Clip. Teljes mértékben megfelel a globális szabványoknak, termékeink testreszabhatók. Keressen minket még ma!

fast rail clip

Kövesse nyomon a Fast Clip rendszer specifikációit

Nem.	Tétel	Teljesítményindex
1	Alkalmazott sín típus	GB szabványos 60 kg-os acélsín
2	Sín nyomtáv	1435 mm
3	Sín alsó lejtése	1:40 sínfenék lejtőt helyeznek a vasúti talpfára
4	A sínek hosszirányú ellenállása	Általában az egyes sínrögzítő- és sínkészletek hosszirányú ellenállása nagyobb, mint 9 kN;
5	A sínrögzítő rendszer rugalmassága	A sínpárna statikus merevsége 50-70 kN/mm.
6	Fáradtsági teljesítmény	3 millió terhelési ciklus után a rögzítőrendszer nem sérült, és a csat nyomásváltozása kisebb, mint 20%; a sínváltozások hosszirányú ellenállása kisebb, mint 20%; az ízületi változások statikus merevsége 25%-nál kisebb.
7	Szigetelési ellenállás	A rögzítőrendszert az EN13146-5 szabvány szerint tesztelték, és a két sín közötti szigetelési ellenállás nagyobb, mint 5 kΩ.
8	Kemény környezeti feltételek	A rögzítőrendszer sikeresen szétszedhető kézi szétszerelő szerszámmal az EN13146-6-ban leírt 300 órás sópermet teszt után.
9	Beállítás mértéke a sín bal és jobb oldala között	Az egyszálú sín bal és jobb pozíciójának beállítása: -4~+2mm; Sínszelvény beállítása: -8 ~ +4mm, beállítási szint 1 mm.
10	Sín magassági helyzet	A korrekció mértéke 0 mm.
11	Csatnyomás és rugótartomány	FC1504 típusú rugórúd: a csat nyomása 10 kN, a rugótartomány 12 mm; FC1306 típusú rugós rúd: a csat nyomása 3 kN.
12	A beágyazott részek húzási ellenállása	a vasúti talpfába ágyazott vasülés húzási ellenállása legalább 60 kN.

Track Fast Clip 1504 műszaki paraméterei

Cikkszám	Anyag	Átmérő	Klip hossza	Klip szélessége	Súly	HRC	Nyomás	Fáradtsági teszt
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E2001	60Si2Mn	ø18			0.6	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E2007	60Si2Mn	ø18	105±5	38 max	0.62	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
PR309	60Si2Mn	ø19	130		0.91	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
PR601	60Si2Mn	ø19			0.8	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
PR415	60Si2Mn	ø20			0.8	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
PR601	60Si2Mn	ø20				44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
DI	60Si2Mn	ø18	100±3			44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E18	60Si2Mn	ø18	100±3			44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E19	60Si2Mn	ø18	100±3			44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
E20	60Si2Mn	ø18	100±3			44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
SKL12	60Si2Mn	ø13			0.53	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
Gyors klip-1508	60Si2Mn	ø15			0.58	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
Gyors klip-1501	60Si2Mn	ø15			0.58	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
Gyors klip-16	60Si2Mn	ø16			0.6	44-48	Nagyobb vagy egyenlő, mint 9,5 KN	5000000 alkalommal szünet nélkül
