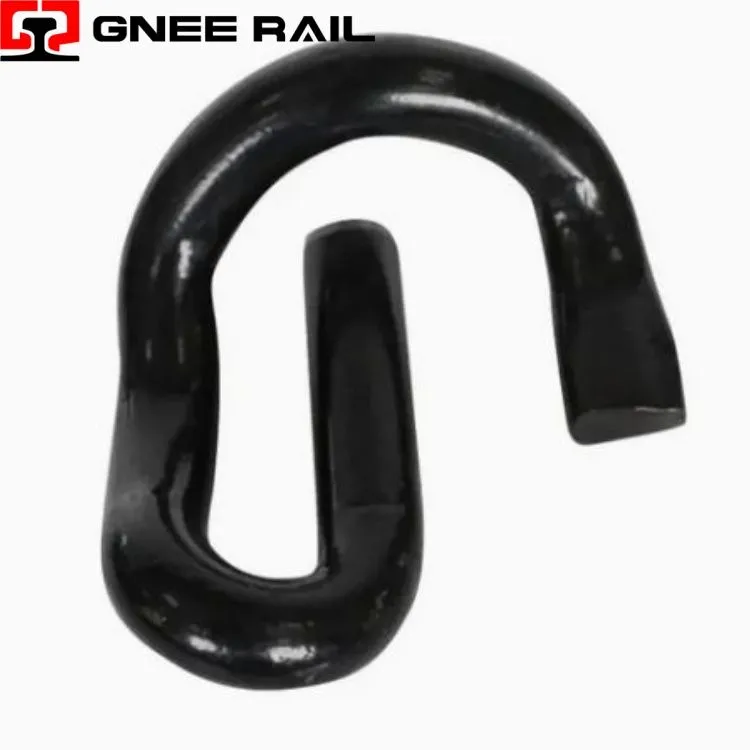

Rail E Clip rögzítő rendszer
A Railway E Clip egy rugalmas acél rögzítőelem, amelyet a sínek betonaljakhoz való rögzítésére terveztek modern vágányrendszerekben. Kiváló-minőségű rugóacélból készült, jellegzetes E-alakú profilja precíz szorítóerőt biztosít, miközben alkalmazkodik a pálya dinamikus mozgásához. Ez a csipesz lehetővé teszi a gyors be- és leszerelést speciális szerszámok nélkül. Bevált kialakítása megbízható teljesítményt biztosít a fővonali, a tömegközlekedési és a nehéz szállítási{5}}alkalmazásokban világszerte.
Műszaki adatok:
| Paraméter | Specifikáció |
|---|---|
| Terméktípus | Railway E Clip – Elasztikus sínrögzítő |
| Anyag fokozat | 60Si2Mn / 51CrV4 / Rugóacél megfelelője |
| Felületi kikészítés | E-bevonat / Cinkpehely / Geomet / Foszfátozás |
| Vezeték átmérője | 14 mm – 16 mm (0,55 – 0,63 hüvelyk) |
| Szorítóerő | 8–14 kN klipenként (rendszerfüggő) |
| Rugalmas elhajlás | 10-14 mm-es működési tartomány |
| Fáradtság Élet | Több vagy egyenlő, mint 5 millió ciklus törés nélkül |
Telepítési és karbantartási szempontok:
- Három párhuzamos lábbal rendelkezik, amelyek E{0}}formát alkotnak a kiegyensúlyozott rugóerő-eloszlás érdekében.
- Ívelt átmeneti zónákat tartalmaz, minimalizálva a feszültségkoncentrációt az elhajlás során.
- Szimmetrikus geometriájú kialakítású, így mindkét oldalról azonos beépítést tesz lehetővé.
- Optimalizált lábhosszarány, amely maximális rugalmas utazást biztosít a maradandó deformáció előtt.
- A precíziós{0}}formázott csapágypontokon keresztül egyenletes érintkezési nyomást biztosít a sín lábán.
Karbantartási és üzemeltetési perspektíva
- Egyszerű emelőkarral szerelhető fel, előfeszítő{0}}felszerelés nélkül.
- Gyorsan eltávolítható a karbantartás során, ugyanazzal az elszívó szerszámmal.
- Lehetővé teszi a kézi telepítést távoli pályahelyekhez.
- Támogatja a gépesített alkalmazást nagy volumenű{0}}építési projektekhez.
- Lehetővé teszi a megfelelő illeszkedés vizuális ellenőrzését a látható klip igazításával.
