A vasúti infrastruktúra tervezése során a sínprofil kiválasztása nem csupán a fizikai méretek megfeleltetése. Projektmenedzserek, beszerzési tisztek és pályamérnökök számára a kiválasztás115RE sín(egyes referenciákban TR57-ként is jelölve) magában foglalja a tőkekiadások (CapEx) és a hosszú távú működési kiadások (OpEx) egyensúlyba hozását a pálya karbantartására vonatkozóan.

Ez az útmutató a 115RE profillal kapcsolatos stratégiai tervezési és beszerzési döntéseket vizsgálja. Elemezzük szerkezeti kapacitását a nehezebb sínszakaszokhoz képest, értékeljük az új és a relé (használt) sínek gazdaságosságát, és felvázoljuk a kritikus rendszerintegrációs szempontokat.

1. Rendszergazdaságtan: 115RE vs. 136RE választása

A nehéz teherbírású pályaépítés során az egyik leggyakoribb megfontolás a 115RE sín (56,9 kg/m) és a nehezebb 136RE sín (67,4 kg/m) között. A döntést elsősorban három üzemi paraméter szabja meg: a tengelyterhelés, az éves bruttó űrtartalom (MGT) és az üzemi célsebesség.

• Tengelyterhelési küszöbök:A 115RE profil 25-30 tonnáig terjedő szabványos tengelyterhelésre van optimalizálva. Nehéz szenet vagy vasércet szállító I. osztályú árufuvarozási vonalakon, ahol a tengelyterhelés meghaladja a 32 tonnát, a sínek túlzott elhajlásának és belső kifáradásának megelőzése érdekében javasolt a 136RE-re történő frissítés.

• Ipari és iparvágány költséghatékonyság:Ipari mellékvágányok, rövidvonali vágányok és kikötői létesítmények esetében, ahol a sebesség általában 64 km/h alatt van, a 136RE nagyobb hajlítási merevsége szerkezetileg nem szükséges. A 115RE megadása ehelyett körülbelül 15%-kal csökkentheti a kezdeti vasúti beszerzési költségeket pálya mérföldenként.

• Logisztikai megtakarítás:Mivel a 115RE könnyebb, mint a 136RE (56,9 kg/m vs Ez kritikus szempont a távoli bányászati ​​és fakitermelési vasutak esetében, ahol a belföldi teherszállítási logisztika teszi ki a projekt költségvetésének jelentős részét.

2. Kohászati ​​kiválasztás: Standard vs. Fej-edzett (HH)

Gyakori tévhit a vasúti beszerzéseknél, hogy az összes 115RE sín kohászatilag azonos. Két azonos 115RE keresztmetszetű-sín jelentősen eltérő kopási arányt mutathat a hőkezeléstől és a mikroszerkezettől függően:

• Normál perlitacél (260–300 HBW):A legalkalmasabb egyenes (érintő) pályákhoz és kis{0}}tonnás yardokhoz. Rendkívül hajlékony és költséghatékony,-de gyors oldalirányú kopást tapasztal az íveken.

• Fej-edzett acél (320–390 HBW):In{0}}line vagy off{1}}line gyorsított hűtésre van kitéve gördülés közben. Ez finomítja a perlit rétegközi távolságot, így a fej felülete rendkívül ellenálló a műanyag áramlással és hullámosodással szemben. A 600 méter alatti (vagy 3 görbületi fok feletti) görbületi sugarak-fejedzésű 115RE-t mindig meg kell adni, hogy a síncsiszolási ciklusok közötti intervallum két-háromszorosára növekedjen.

3. Összekötött sín vs. folytonos hegesztett sín (CWR)

A 115RE telepítésekor a csuklós pálya (összekötő rudak/füllapok használatával) és a folyamatos hegesztett sín (CWR) közötti választás határozza meg a rendszer szerkezeti viselkedését:

• CWR rendszerek:Szüntesse meg a sínkötéseket az egyes hosszúságok villanó-tompa- vagy alumíniumtermikus hegesztésével. A CWR jelentősen csökkenti a kerék{2}ütőerejét, meghosszabbítja a talpfák élettartamát, és csökkenti a karbantartási munkát. A CWR azonban jelentős hőfeszültséget halmoz fel a hőmérséklet ingadozása során, ezért robusztus sínhorgonyokra és nehéz ballasztvállakra van szükség a vágány kihajlásának megakadályozása érdekében.

• Összekapcsolt rendszerek:Használat4 lyukú vagy 6 lyukú AREMA csuklórudak. Ez lehetővé teszi, hogy a sín szabadon kitáguljon és összehúzódjon a csavarfurat-hézagokon belül. Míg a csuklós pálya kezdetben kevésbé költséges, és ideális instabil talajokhoz, ahol elmozdulás történik, nagyobb dinamikus terhelést eredményez az illesztéseknél, felgyorsítva a fej lokális ellaposodását és a ballaszt degradációját.

4. Kritikus kompatibilitási ellenőrzőlista más pályaanyagokhoz

A sínprofil nem működik elszigetelten. A 115RE beszerzésekor a beszerzési csapatoknak ellenőrizniük kell a kompatibilitást a kapcsolódó komponensekkel, hogy elkerüljék a helyszíni összeszerelési késéseket:

• Közös rudak:Győződjön meg arról, hogy a csuklórúd fúrási mintája (csavarfuratok távolsága) megfelel a szabványos AREMA előírásoknak (pl. 3-1/2" x 6" x 6" vagy 3-1/2" x 6" távolság), és illeszkedik a 115RE sínvégeken előre fúrt furatokhoz.

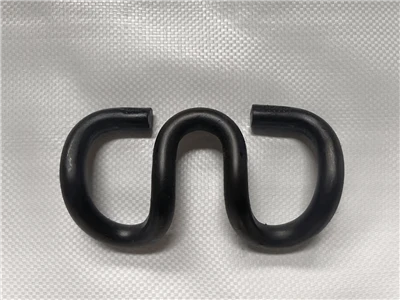

• Elasztikus rögzítők és kapcsok:A rugalmas kapcsok (pl. e-kapcsok vagy SKL feszítőbilincsek) lábujj-terhelésének meg kell felelnie az adottalapszélesség(139,70 mm) a 115RE szakaszból, hogy megfelelő csavarási ellenállást biztosítson, különösen a CWR telepítéseknél.

• Kötőlemezek / alaplemezek:A szabványos lemezeknek pontosan 5-1/2 hüvelykes (139,70 mm) alapszélességre tervezett sínüléssel kell rendelkezniük. Megpróbáljuk a 115RE-t az öngyújtóhoz tervezett lemezes ülésekbe illeszteniASCE profilokegyenetlen terhelést és a rögzítőlemez esetleges meghibásodását eredményezi.

GYIK

• Mekkora a maximális biztonságos sebesség a 115RE-vasúton történő személyszállításhoz?

A sebességkorlátozást a pálya geometriai osztálya határozza meg (az FRA, az ÁME vagy azzal egyenértékű előírások szerint), nem pedig a sínprofil súlya. Hajlítási merevsége miatt azonban a 115RE-t rendszeresen jóváhagyják nagysebességű regionális utasszállításhoz 127–177 km/h sebességig, feltéve, hogy folyamatos hegesztett sínként (CWR) szerelik fel kiváló minőségű beton- vagy fa talpfákra.

• Hogyan méri a függőleges és oldalirányú kopási határokat a 115RE sínen üzem közben?

A sínek kopását mechanikus féknyergekkel vagy lézeres{0}}profilmérő eszközökkel figyelik. Az AREMA szabványos karbantartási irányelvei szerint a 115RE-t általában leminősítik vagy cserére tervezik, ha a függőleges fejkopás eléri a 3/8 hüvelyket (kb

• A 115RE sín keverhető könnyebb ASCE sínekkel a vágányjavítás során?

A profilok keverése lehetséges, de ehhez speciális kompromisszumos kötésrudak (eltolt halólemezek) vagy kompromisszumos hegesztések használata szükséges. Mivel a 115RE magassága (168,28 mm) és fejszélessége más, mint a könnyebb profiloké (mint például az ASCE 85 vagy 90ARA), a szabványos lapos csuklórúd nem tudja beállítani a futófelületeket. A megfelelő kompromisszumos illesztések használata kritikus fontosságú, hogy elkerüljük a súlyos lépcsős illesztéseket, amelyek lokális ütközési sérüléseket okoznak a kerékben.

• Mennyi a Head{0}}edzett (HH) 115RE sín várható élettartama?

A halmozott tonnatartalom tekintetében a fejen edzett 115RE sín érintővágányon nagyjából 400-600 millió bruttó tonna (MGT) forgalomnak képes ellenállni, mielőtt elérné a kopási határait. Éles íveken ez az élettartam 100-200 MGT-re csökkenthető, ami kenési rendszert és rendszeres megelőző síncsiszolást tesz szükségessé az élettartam maximalizálása érdekében.
