Sín SKL csipesz rögzítő rendszer

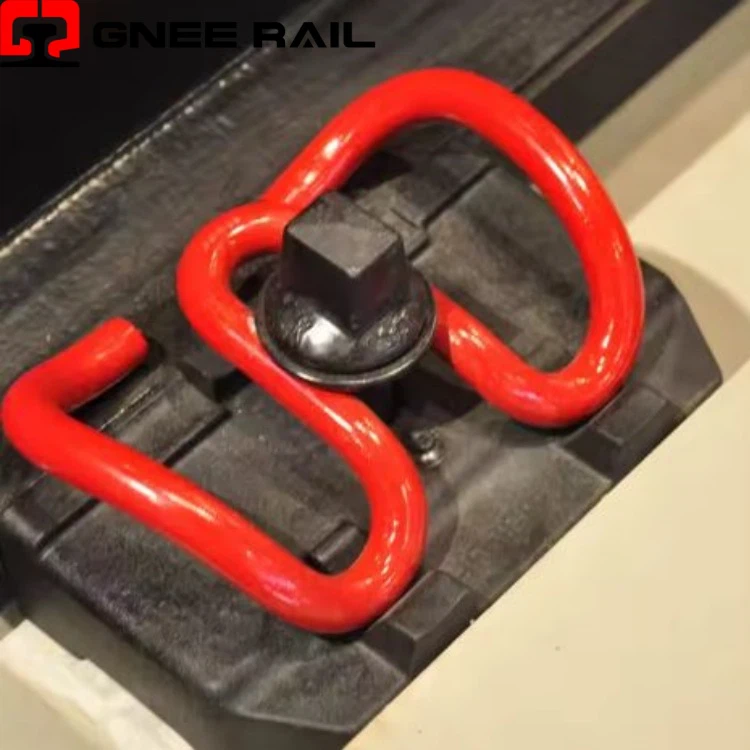

A vasúti SKL klipek rugóacélból készült, nagy teljesítményű-elasztikus kötőelemek, jellegzetes omega-alakú konfigurációval, amelyeket úgy terveztek, hogy egyenletes orr-terhelést biztosítsanak a csavaros-rögzítőrendszereken keresztül. Ezek a kapcsok feszítőelemként funkcionálnak a komplett sínrögzítő szerelvényeken belül, és a ferde vezetőlemezekkel és sínpárnákkal együttműködve fenntartják a vágány geometriáját, miközben elnyelik az elhaladó vonatok dinamikus erőit.
Műszaki adatok:
| Klip típusa | Átmérő | Lábujj terhelés | Alkalmazási sebesség |
|---|---|---|---|
| SKL 12 | 13 mm | 9 kN | 200 km/h-ig |
| SKL 14 | 14 mm | 11 kN | 250 km/h-ig |
| SKL 15 | 15 mm | 13 kN | 300 km/h-ig |
| SKL 24 | 16 mm | 15 kN | Nehéz fuvar |
| Anyag | 38Si7/51CrV4 | Hőkezelt | Korróziógátló-bevonattal |
| Standard | UIC 864 | EN 13146 | AREMA 30. fejezet |
Telepítési és karbantartási szempontok:
- Kézi vagy mechanikus csavarmeghajtó{0}}szerszámokkal alkalmazva
- A beépítés közbeni elhajlás a megfelelő szorítóerőt jelzi
- A lábujjhézag vizuális ellenőrzése megerősíti a megfelelő elhelyezést
- A szomszédos pályaelemek sérülése nélkül eltávolítható
- Elő-beállítva a talpfákra a gyorsított vágányfektetéshez
Karbantartási és üzemeltetési perspektíva
- Lineáris terhelés{0}}elhajlási viszony a munkatartományon belül
- A központi hurok egyenletesen osztja el a feszültséget a klip testén
- Fenntartja a meghatározott lábujjterhelést millió terhelési ciklus után
- Akár 3 mm-es{0}}sínemelést tesz lehetővé állandó rögzítés nélkül
- Rugalmas visszatartást biztosít a függőleges és oldalirányú erőknek egyaránt
Gnee Professional beszállító
