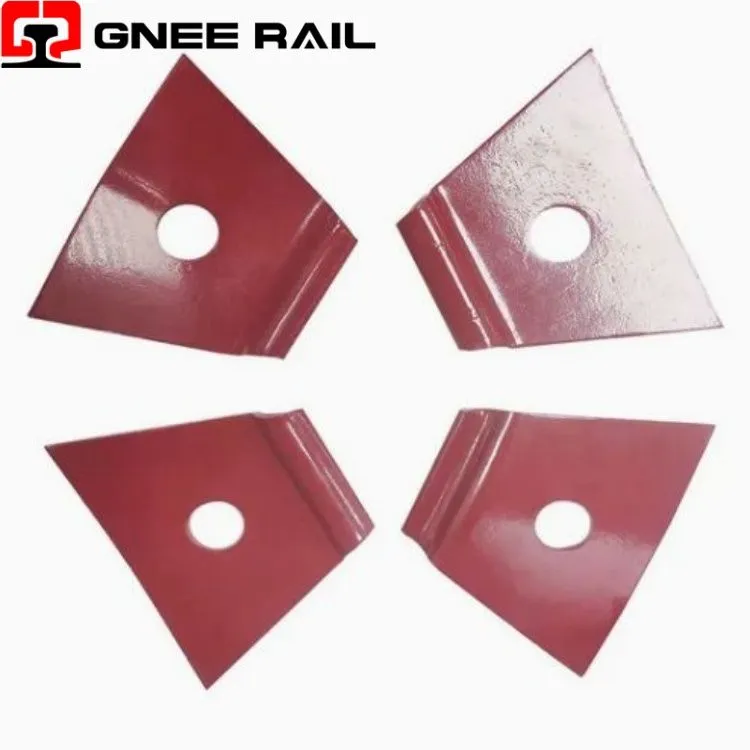

Nagykereskedelmi Testreszabott Nabla Clip

Nagykereskedelmi Testreszabott Nabla Clip

A Railway Clip a sínek rögzítésére szolgál az alatta lévő alaplemezhez a betonaljjal együtt. Különböző típusú nagy teherbírású kapcsokat használnak a sínek az alatta lévő alaplemezhez vagy a talpfához való rögzítéséhez, ezek közül az egyik gyakori az E-csipesz, amely egy tömzsi iratkapocs alakú. Egy másik az SKL Tension Clamp, amely szintén a legszélesebb körben használt típus a világon. Mások, mint a KPO Clamp és a Nabla Clip, szintén különböző helyzetekben használatosak.
A szálláslekérdezés elküldése
Csevegj most
Leírás
Műszaki paraméterek

↵Rail Nabla Clip rögzítő rendszer

Railroad Fastener Nabla Clip

Ez a jelentés tömör műszaki vizsgálatot ad a Railway Nabla Clip rendszerekről, ezekre összpontosítvajellegzetes fordított V (∇) geometria, többirányú erőképzés és speciális alkalmazás kúszásra érzékeny vágányszakaszokban. Az elemzés szándékosan elkerüli az átfedést az E-Clipekkel, az SKL feszítőbilincsekkel vagy a Fastclip befogott kialakításokkal kapcsolatos korábbi megbeszélésekkel. Itt van a hangsúlypraktikus és megkülönböztethető: extrém gradiens telepítés, hatásalapú karbantartási korlátok és az EN13481-2 C1 szabvány keretrendszer.

Műszaki adatok:

Paraméter Szabványos Nabla Clip Nagy teljesítményű változat NABLA C1 rendszer
Elsődleges szabvány EN13481-5 (Nehéz szállítás) EN13481-4 (nagy sebességű) EN13481-2 C kategória
Alkalmazás Fővezeték/beton talpfák Éles ívek/lejtők Legfeljebb 100 km/h, legfeljebb 26 tonna, R150 m min
Szorítóerő (vízszintes) 8-12 kN 13-15 kN Nem független minősítés
Függőleges erőkomponens 3-4 kN 4-5 kN Rendszerfüggő
Anyag fokozat 60Si2MnA, 60Si2CrA Vanádium-mikroötvözött 60Si2Mn/Egyéb melegen hengerelt
Vastagság 4,0 mm vagy 4,5 mm Nincs megadva C1 specifikus geometria
Keménység (HRC) 42-47 42-47 41-46.5
Elastic Rail Clamp


Teljesítmény tartomány:



Heavy Gradients & Bridge Approaches (>1.5%):
Ott van megadva, ahol a hosszirányú kúszási erők meghaladják a szabványos klipkapacitást. Nabla szállít40-60%-kal jobb hosszirányú visszatartásmint a szimmetrikus kapcsok 1,5%-ot meghaladó lejtőn, amelyet az alaplemez vállán belüli geometriai ékelés révén érnek el.

Francia TGV nagysebességű vonalak:
Széles körben használják LGV (Ligne à Grande Vitesse) hálózatokon. A csavarrögzített SKL rendszerekkel ellentétben a Nabla szorítóerőt generálszabályozott anya meghúzáskétfejű csavartüskén, amely biztonságos rögzítést biztosít több mint 300 km-es műveletekhez.

Villamos-, LRT- és metrórendszerek:
Városi közlekedésben telepítvealacsony vibrációjú átvitel. A rugalmas alakváltozási jellemzők elnyelik a gördülőállomány ütéseit, csökkentve a szerkezet által okozott zajt az alagútszakaszokban



Karbantartási és üzemeltetési perspektíva



  • Fáradtsági küszöb (3 millió ciklus):
  • Szabványos Nabla klipek (4 mm/4,5 mm vastagság, 60Si2MnA/60Si2CrA) tanúsítvánnyal3 millió ciklus törés nélkülEN13481-5 szerint. Ez alacsonyabb, mint a prémium SKL18/E-Clip 20 mm (5 millió ciklus), de megfelelő a 26 tonnás tengelyterhelési folyosókhoz.
  • NABLA C1 fáradtsági tanúsítvány (200 millió ciklus):
  • Az EN13481-2 C kategóriás alkalmazásokhoz való C1 változatot tesztelték200 millió ciklus-nagyságrenddel magasabb, mint az áruklipeknél. Ez az utasfolyosók folyamatos nagyfrekvenciás terhelését tükrözi<100km/h, not heavy haul intermittent stress .
