Mi a hallemezek szerepe a pálya geometria ellenőrzésében?
A pálya geometria -ellenőrzése a vasúti infrastruktúra -kezelés kritikus szempontja, biztosítva a vonatok biztonságos és hatékony működését. A pálya geometria fenntartásában részt vevő különféle alkatrészek közül a hallemezek jelentős, de gyakran figyelmen kívül hagyott szerepet játszanak. Például jó hírű hallapot szállítóként jól ismerem ezen alkatrészek fontosságát és azok hatását a pálya teljesítményére.
A hallemezek megértése
A hallemezek, más néven ízületi rudak, fémlemezek, amelyeket a két sín végének összekapcsolására használnak. Általában nagy szilárdságú acélból készülnek, és úgy tervezték, hogy a sín vége fölé illeszkedjenek, amelyet a helyükön tartanak a csavarok. A "Hallap" név alakjukból származik, amely hasonlít egy hal körvonalára. Tudjon meg többet rólaSínhevederweboldalunkon.
Szerkezeti integritás és folytonosság
A hallemezek egyik elsődleges szerepe a pálya geometria szabályozásában a szerkezeti integritás és a folytonosság biztosítása a vasúti pályán. Amikor két sínek összekapcsolódnak, akkor a szerkezeti folytonosság megszakadhat, ami egyenetlen terheléseloszláshoz és a sínen fokozott feszültséghez vezethet. A hallemezek áthidalják ezt a rést, és hatékonyan továbbítják a terhelést az egyik sínről a másikra.
A sín vége szorosan együtt tartásával a hallemezek megakadályozzák, hogy a sínek elválasztódjanak az áthaladó vonatok által kifejtett dinamikus erők alatt. Ez elengedhetetlen a pálya helyes mérőműszerének fenntartásához, amely a két sínek belső felületei közötti távolság. A következetes mérőeszköz elengedhetetlen a vonatok biztonságos áthaladásához, mivel bármilyen eltérés kisiklásokat vagy túlzott kopást okozhat a kerekek és a síneken.
Igazítás és egyenesség
A hallemezek szintén hozzájárulnak a pálya igazításához és egyenességéhez. A telepítés során elősegítik annak biztosítását, hogy a két sín vége vízszintesen és függőlegesen egyaránt igazodjon. Ez az igazítás létfontosságú a sima vonat működéséhez, mivel az eltérő sínek rezgéseket, zajt és fokozott kopást okozhatnak a gördülőállományon.
A vízszintes igazítás során a hallemezek segítenek a sínek egyenes vonalban tartásában. A sínek bármilyen oldalirányú elmozdulása a vonatok kormányzási problémáit okozhatja, különösen nagy sebességgel. Függőlegesen biztosítják, hogy a sín végei azonos szinten legyenek, megakadályozzák a kerekek egyenetlen terhelését és csökkentik a sín hajlás kockázatát.
A terhelések elnyelése és elosztása
A vonatok jelentős terheléseket gyakorolnak a vasúti síneken, és a hallemezek kulcsszerepet játszanak ezen terhelések elnyelésében és elosztásában. Amint egy vonat áthalad egy sínízületen, a hallemezek kissé deformálódnak, hogy befogadják a dinamikus erőket. Ez a deformáció elősegíti a terhelést a sínek nagyobb területén, csökkentve a feszültségkoncentrációt az ízületnél.
A hallemezek képessége a terhelések felszívására és elosztására különösen fontos a magas forgalmi területeken és a nehéz vonatokat hordozó pályákon. A sínek stresszének csökkentésével a hallemezek meghosszabbítják a nyomvonalak élettartamát, és minimalizálják a gyakori karbantartás és csere szükségességét.
Kompatibilitás más pályakomponensekkel
A hallemezeknek kompatibilisnek kell lenniük más pályakomponensekkel a pálya geometriájának hatékony ellenőrzése érdekében. A pálya általános stabilitásának biztosítása érdekében összhangban kell működniük az alvókkal, rögzítőelemekkel és ballasztokkal.
Például a hallemezeket megfelelően kell rögzíteni a sínekhez, magas színvonalú csavarok és anyák segítségével. Ezen rögzítőelemek szorossága befolyásolja a hallemezek teljesítményét. Ha a rögzítőelemek túl lazák, akkor a hallemezek nem képesek biztonságosan együtt tartani a sín végét, ami az instabilitás nyomon követését eredményezi. Másrészt, ha túl szorosak, akkor túlzott stresszt okozhat a hallemezeken és a síneken.
Ezenkívül a hallemezeknek kompatibilisnek kell lenniük a pályán használt alvók típusával. A különféle alvók, például a fa, a beton vagy az acél alvók, eltérő terhelésűek - csapágykapacitások és merevségi jellemzők. A hallemezeket úgy kell megtervezni, hogy ezekkel az alvókkal működjenek, hogy biztosítsák a megfelelő terhelés átadását és a stabilitást.
Hatás a pálya karbantartására
A hallemezek szerepe a pálya geometria ellenőrzésében szintén jelentős hatással van a pálya karbantartására. Kell - A tervezett és megfelelően felszerelt hallemezek csökkenthetik a pálya karbantartásának gyakoriságát és költségeit.
Mivel ezek elősegítik a pálya szerkezeti integritásának és igazításának fenntartását, a hallemezek minimalizálják a gyakori átrendezés és a mérési beállítás szükségességét. Csökkentik a sínek kopását is, ami azt jelenti, hogy ritkábban a sín cseréje. Ez nem csak időt és pénzt takarít meg, hanem csökkenti a szolgáltatások kiképzésének zavarát is a karbantartási műveletek során.
Fontos azonban megjegyezni, hogy a hallemezek maguk is rendszeres ellenőrzést és karbantartást igényelnek. Az idő múlásával kopott, repedhetnek vagy korrodálódhatnak, ami befolyásolhatja teljesítményüket. A rendszeres ellenőrzés elősegítheti az esetleges problémák korai azonosítását, lehetővé téve az időben történő cserét vagy javítást.
Speciális hallemezek meghatározott alkalmazásokhoz
Bizonyos esetekben speciális hallemezekre van szükség, hogy megfeleljenek a pálya geometria ellenőrzési követelményeinek. Például,Megsértett vasúti ízületegy olyan típusú hallap, amelyet úgy terveztek, hogy elektromos szigetelést biztosítson a két sínek között. Ez fontos a vasúti jelző rendszerekben, ahol elektromos jeleket használnak a vonat mozgásának szabályozására.

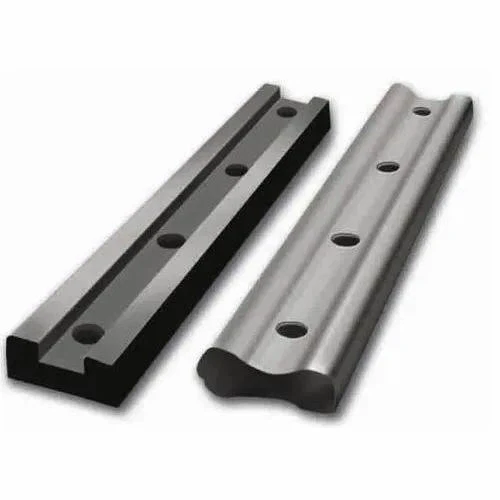

Egy másik példa aVasúti ízületi hallap, amelyet kifejezetten a vasúti ízületekhez való felhasználásra terveztek. Ezeket a hallemezeket gyakran magasabb szilárdsági anyagokkal és pontosabb gyártási folyamatokkal készítik, hogy megfeleljenek a vasúti alkalmazások igényes követelményeinek.
Következtetés
Összegezve, a hallemezek sokrétű és alapvető szerepet játszanak a pálya geometria szabályozásában. Ezek biztosítják a strukturális integritást, az igazítást és a terhelés -elosztási képességeket, amelyek kulcsfontosságúak a vasúti pályák biztonságos és hatékony működéséhez. Hallemez -beszállítóként megértjük ezen alkatrészek fontosságát, és elkötelezettek vagyunk abban, hogy magas színvonalú hallapokat biztosítsunk, amelyek megfelelnek a legszigorúbb ipari előírásoknak.
Ha a hallemezek piacán van, vagy bármilyen kérdése van a pálya geometria ellenőrzésében betöltött szerepéről, felkérjük Önt, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélésre. Szakértői csoportunk készen áll arra, hogy segítsen Önnek a vasúti infrastruktúra -igényekhez megfelelő megoldások megtalálásában.
Referenciák
- Barkan, CP (1962). A vasúti pályák mechanikája. McGraw - Hill.
- Grassie, SL és Kalousek, V. (1990). Vasúti járművek - pálya interakció: dinamika, modellezés és szimuláció. Butterworth - Heinemann.
- Nemzetközi Vasúti Szövetség (UIC). (2019). Kód 719R: A geometria minőségének nyomon követése. UIC.
